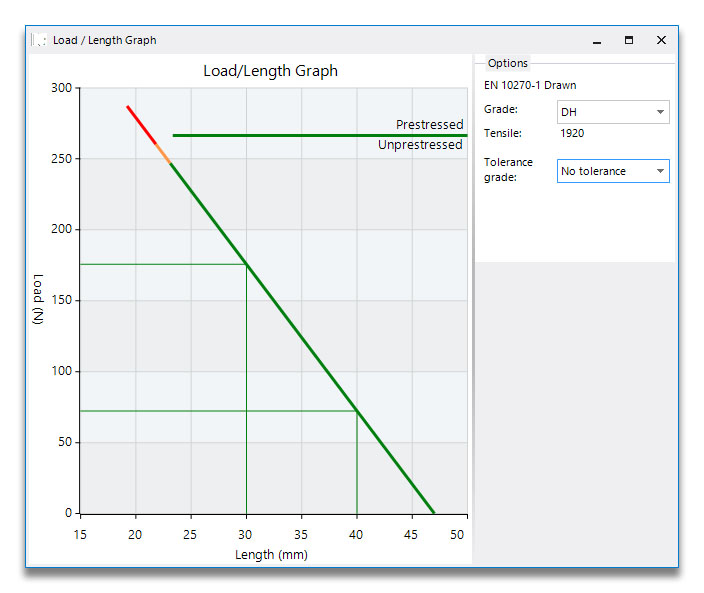

O gráfico de carga/comprimento permite visualizar as posições de trabalho da mola, em relação a vários limites. No exemplo abaixo, a carga que corresponde ao limite sem pré-tensão é visível em cerca de 265 N. As duas posições de funcionamento são visíveis, e as partes coloridas da linha representam os comprimentos de trabalho admissíveis. A secção a laranja mostra onde a mola é comprimida abaixo do comprimento de trabalho dinâmico mínimo (pelo que isto pode ser admissível, dependendo da aplicação), e a secção a vermelho representa a compressão abaixo do comprimento de trabalho estático mínimo. Assim, pode ver-se à primeira vista que esta mola terá um desenho pré-tensionado e encurtará se for comprimida até ficar rígida, mas deverá ser perfeitamente segura.
