O diagrama de Goodman no Spring Calculator Professional permite-lhe estimar a vida útil até à falha da sua mola.


Interpretação do gráfico

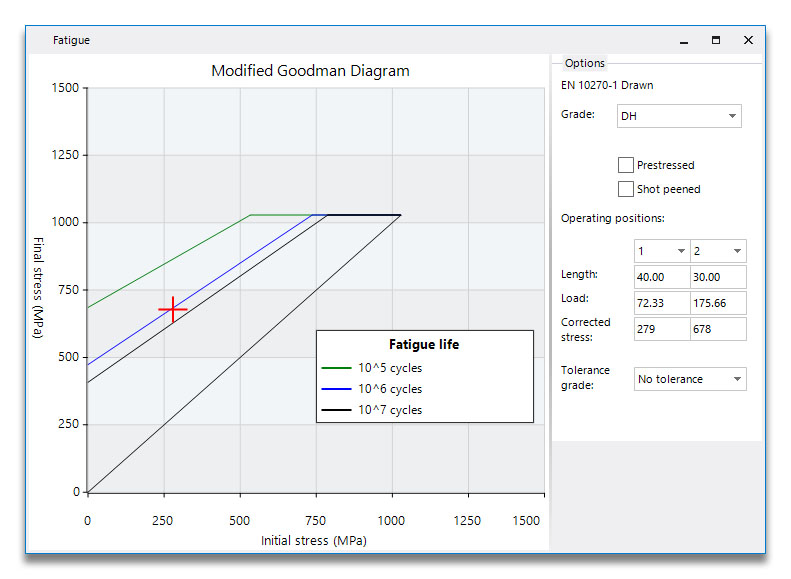

A cruz vermelha no gráfico representa as duas posições de funcionamento entre as quais a mola está a alternar — se tiver mais de duas posições de funcionamento, pode selecionar no lado direito entre quais a mola está a alternar. Para atingir uma determinada vida útil, a cruz deve situar-se abaixo da linha que representa essa vida útil. Assim, no diagrama acima, prevê-se que a mola atinja apenas 10^6 (1 000 000) ciclos.


Opções do gráfico


O desempenho dependerá do tipo de fio (tanto em termos de resistência à tração como de qualidade da superfície), pelo que alterar este menu suspenso irá alterar a previsão.


Marcar a caixa «pré-tensionado» ou «granulado» irá melhorar a previsão da vida útil. O granulado tem normalmente um efeito muito benéfico na vida útil à fadiga. A pré-tensão proporciona uma tensão compressiva residual que também beneficia a vida útil à fadiga, embora normalmente não de forma tão significativa.


Nota: a opção «pré-esforçado» não estará disponível se a tensão no estado sólido não for suficientemente elevada para permitir fisicamente o pré-esforço.

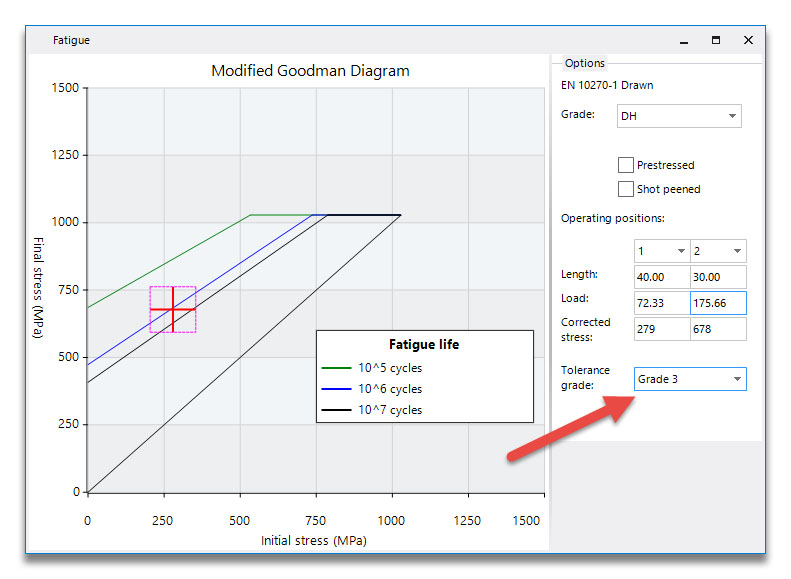

É importante ter em conta a tolerância. Se houver uma tolerância nas cargas, isso afetará também a tensão admissível, o que é representado por uma caixa no gráfico — qualquer ponto dentro da caixa satisfaria a tolerância de carga. Abaixo pode ver o efeito da seleção da tolerância de Grau 3. Neste exemplo, poderia atingir pouco mais de 100 000 ciclos ou bem mais de 10 milhões, e ainda assim estar dentro da tolerância — é um exemplo um pouco extremo, porque se trata de um grau de tolerância muito generoso, mas o princípio aplica-se.
