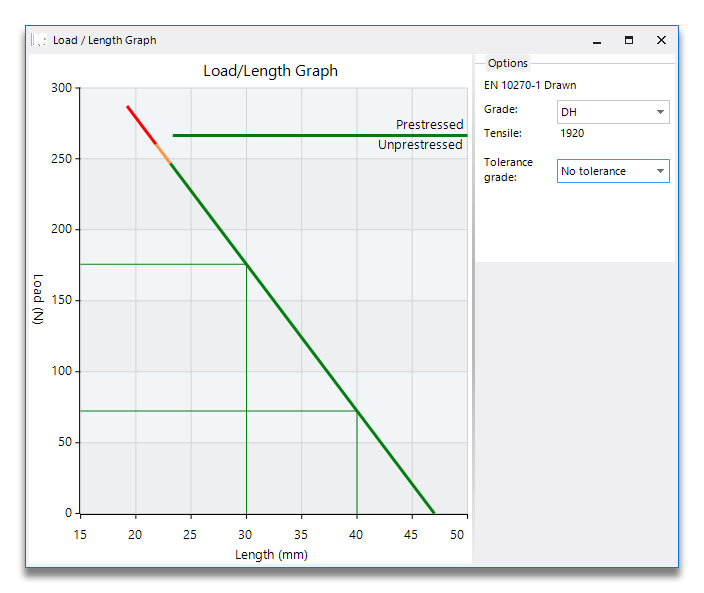

하중/길이 그래프를 통해 다양한 한계값에 대한 스프링의 작동 위치를 시각적으로 확인할 수 있습니다. 아래 예시에서, 예압이 가해지지 않은 한계값에 해당하는 하중은 약 265 N 지점에서 확인됩니다. 두 가지 작동 위치가 표시되어 있으며, 선의 색상 처리된 부분은 허용 작동 길이를 나타냅니다. 주황색 구간은 스프링이 최소 동적 작동 길이 미만으로 압축된 상태를 나타내며(따라서 용도에 따라 허용될 수 있음), 빨간색 구간은 최소 정적 작동 길이 미만으로 압축된 상태를 나타냅니다. 따라서 이 스프링이 예압 설계임을 한눈에 알 수 있으며, 완전히 압축될 경우 길이가 짧아지겠지만 안전에는 전혀 문제가 없을 것입니다.
