Spring Calculator Professional의 굿맨 다이어그램을 사용하면 스프링의 파손까지의 수명을 추정할 수 있습니다.


그래프 해석

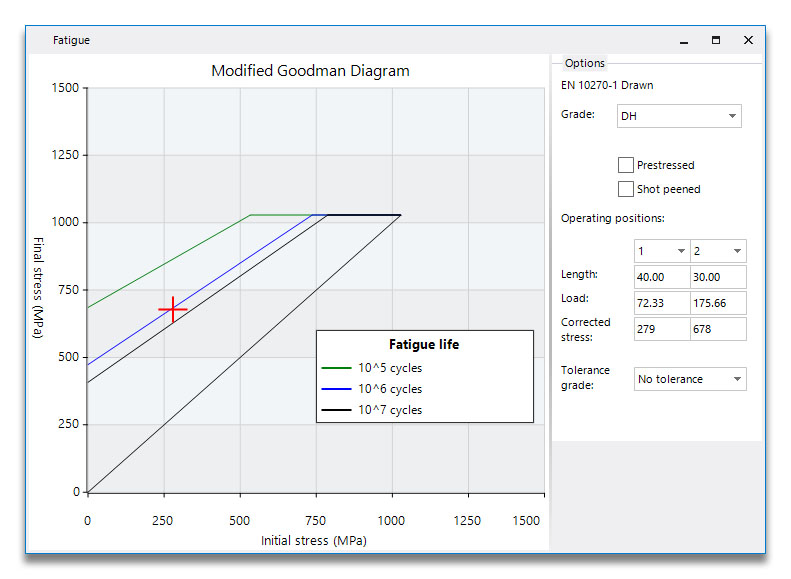

그래프상의 빨간색 십자표시는 스프링이 반복 작동하는 두 개의 작동 위치를 나타냅니다. 작동 위치가 두 개 이상인 경우, 오른쪽에서 스프링이 반복 작동하는 위치를 선택할 수 있습니다. 특정 수명을 달성하려면 십자표시가 해당 수명을 나타내는 선 아래에 위치해야 합니다. 따라서 위 다이어그램에서 스프링은 10^6(1,000,000) 사이클을 간신히 달성할 것으로 예측됩니다.


그래프 옵션


성능은 와이어 등급(인장 강도 및 표면 품질 모두)에 따라 달라지므로, 이 드롭다운을 변경하면 예측 결과가 달라집니다.


'예압(prestressed)' 또는 '샷 피닝(shot-peened)' 상자를 선택하면 사이클 수명 예측치가 향상됩니다. 샷 피닝은 일반적으로 피로 수명에 매우 유익한 영향을 미칩니다. 예압은 잔류 압축 응력을 제공하여 피로 수명에 도움이 되지만, 그 효과는 대개 샷 피닝만큼 크지는 않습니다.


참고: 인장 응력이 프리스트레싱을 물리적으로 허용할 만큼 충분히 높지 않은 경우, 프리스트레싱 옵션은 사용할 수 없습니다.

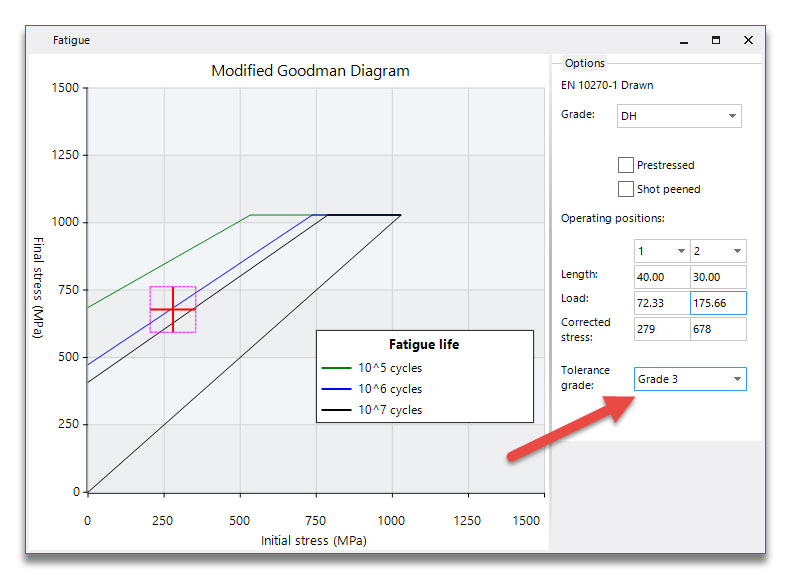

공차를 고려하는 것이 중요합니다. 하중에 공차가 적용된 경우, 이는 허용 응력에도 영향을 미치며, 이는 그래프상의 상자로 표시됩니다. 상자 내의 어느 지점이든 하중 공차를 충족합니다. 아래에서 등급 3 공차의 선택이 미치는 영향을 확인할 수 있습니다. 이 예시에서는 10만 사이클을 약간 넘거나 1,000만 사이클을 훨씬 초과하더라도 여전히 공차 범위 내에 들어갈 수 있습니다. 이는 매우 관대한 공차 등급이므로 다소 극단적인 예시이지만, 원리는 동일하게 적용됩니다.
