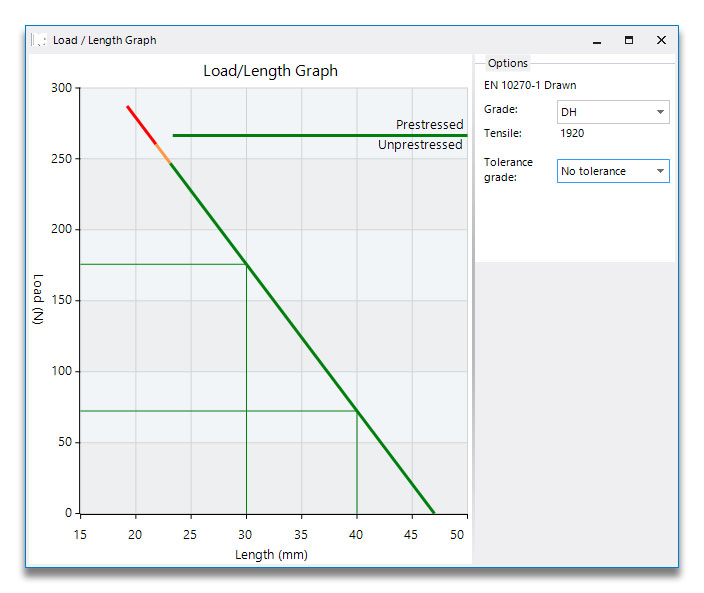

Il grafico carico/lunghezza consente di visualizzare le posizioni di lavoro della molla rispetto ai vari limiti. Nell'esempio riportato di seguito, il carico corrispondente al limite senza precarico è visibile a circa 265 N. Sono visibili le due posizioni operative e le parti colorate della linea rappresentano le lunghezze di lavoro consentite. La sezione in arancione mostra dove la molla è compressa al di sotto della lunghezza di lavoro dinamica minima (quindi ciò può essere ammissibile, a seconda dell'applicazione), mentre la sezione in rosso rappresenta la compressione al di sotto della lunghezza di lavoro statica minima. È quindi possibile vedere a colpo d'occhio che questa molla avrà un design precompresso e si accorcerà se compressa fino a diventare solida, ma dovrebbe essere perfettamente sicura.
