Il diagramma di Goodman all'interno di Spring Calculator Professional consente di stimare la durata di vita della molla fino al cedimento.


Interpretazione del grafico

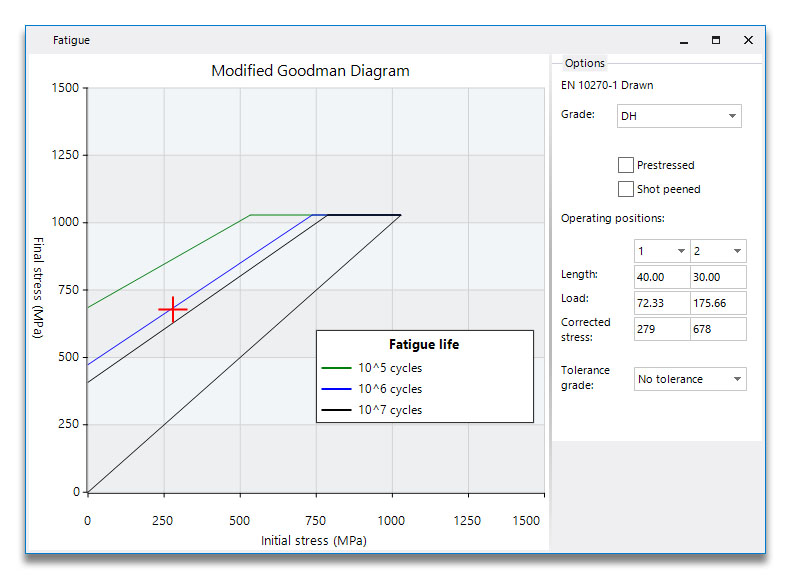

La croce rossa sul grafico rappresenta le due posizioni operative tra cui la molla si alterna; se sono presenti più di due posizioni operative, è possibile selezionare sul lato destro quelle tra cui la molla si alterna. Per raggiungere una determinata durata, la croce deve trovarsi al di sotto della linea che rappresenta tale durata. Pertanto, nel diagramma sopra riportato, si prevede che la molla raggiunga appena 10^6 (1.000.000) cicli.


Opzioni del grafico


Le prestazioni dipenderanno dal tipo di filo (sia per la resistenza alla trazione che per la qualità della superficie), quindi modificando questo menu a tendina si altererà la previsione.


Selezionando la casella "precompresso" o "pallinato" si migliorerà la previsione della durata di vita. La pallinatura ha solitamente un effetto molto benefico sulla resistenza alla fatica. La precompressione fornisce una sollecitazione di compressione residua che favorisce anch'essa la resistenza alla fatica, sebbene solitamente in misura minore.


Nota: l'opzione "precompresso" non sarà disponibile se la sollecitazione nel solido non è sufficientemente elevata da consentire fisicamente la precompressione.

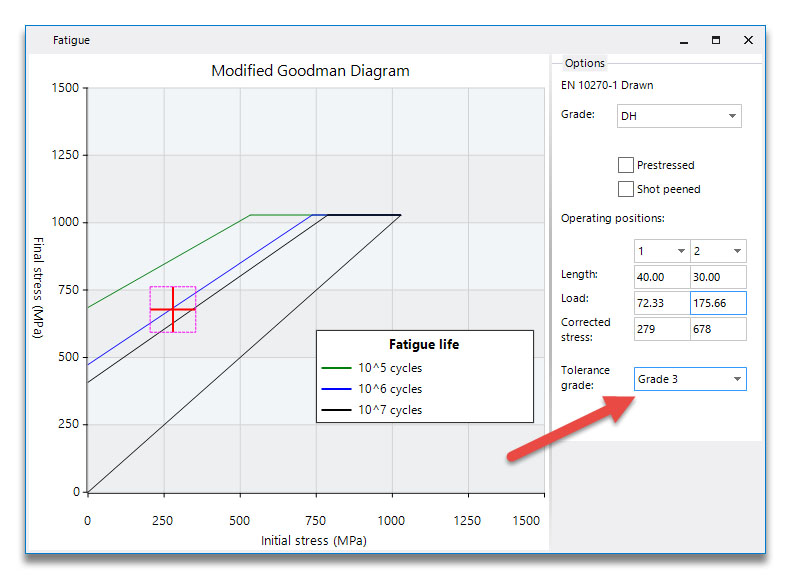

È importante tenere conto della tolleranza. Se si dispone di una tolleranza sui carichi, questa influenzerà anche la sollecitazione ammissibile, rappresentata da un riquadro sul grafico: qualsiasi punto all'interno del riquadro soddisferebbe la tolleranza di carico. Di seguito è possibile vedere l'effetto della selezione della tolleranza di Grado 3. In questo esempio si potrebbero raggiungere poco più di 100.000 cicli o ben oltre 10 milioni, rimanendo comunque entro la tolleranza; si tratta di un esempio un po' estremo perché questo è un grado di tolleranza molto generoso, ma il principio è valido.
