L'éditeur visuel est conçu pour vous aider à modifier la conception de votre ressort existant afin d'obtenir les résultats dont vous avez besoin. Nous allons commencer par le ressort à double taux simple de la section précédente :



Supposons que nous ayons le bon diamètre de fil et le bon diamètre extérieur, ainsi que la bonne répartition des spires pour obtenir les taux avant et après la transition, mais que nous n'atteignions pas les charges souhaitées aux différentes longueurs. Cliquez sur le bouton Éditeur visuel dans la barre d'outils pour passer en mode interactif.

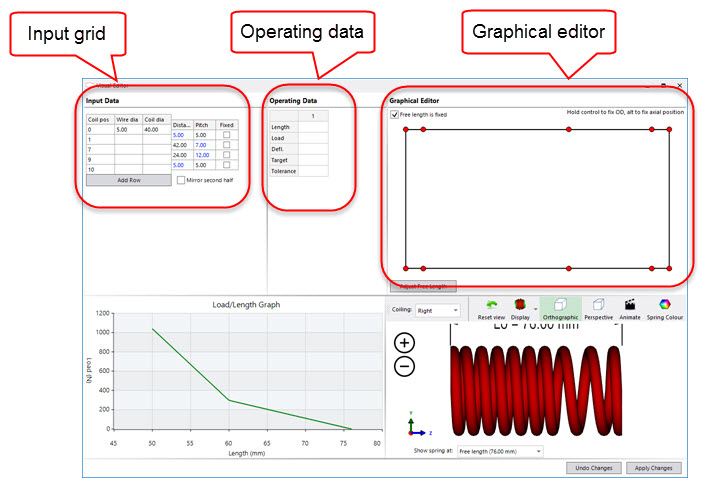

L'éditeur visuel est divisé en trois entrées et deux sorties visuelles. Les entrées sont la grille d'entrée, les données de fonctionnement et l'éditeur graphique.

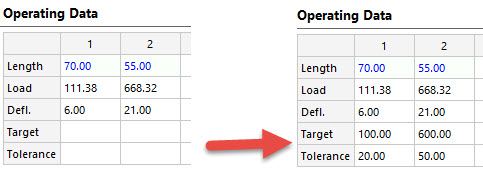

Nous pouvons ignorer la grille d'entrée pour l'instant, car elle est presque identique à celle que nous avons déjà vue dans la fenêtre de validation. La grille des données de fonctionnement est également similaire à celles que nous avons utilisées auparavant, mais avec un ajout : en plus des valeurs calculées pour la conception actuelle, nous pouvons saisir des valeurs cibles et des tolérances. Entrons quelques valeurs ici et spécifions des longueurs effectives de 70 et 55 mm. Cela donne les valeurs indiquées ci-dessous à gauche. Si nous essayons d'atteindre des charges de 100 +/- 20 N et 600 +/- 50 N, nous pouvons les saisir comme valeurs cibles et tolérances :

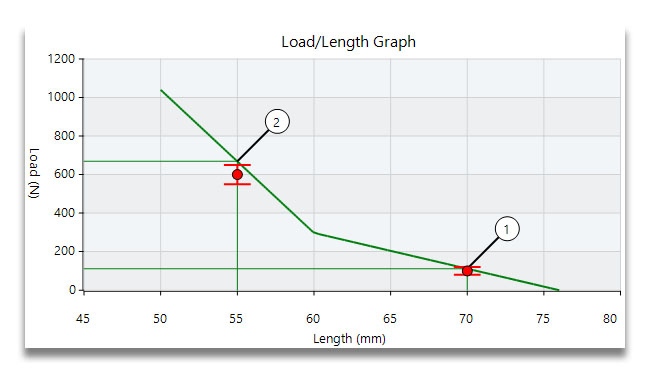

Celles-ci apparaissent sur le graphique charge/longueur. Vous pouvez voir que la première n'est pas trop mauvaise, mais que la deuxième position est clairement hors tolérance :

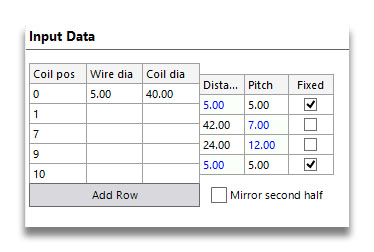

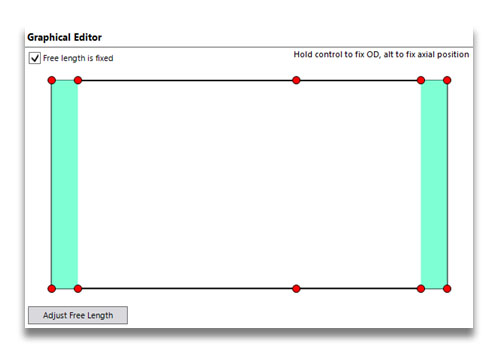

Nous allons maintenant utiliser l'éditeur graphique pour modifier le ressort et essayer de nous rapprocher le plus possible de ces valeurs. Avant d'effectuer toute modification, nous devons toutefois revenir à la grille de saisie. Nous allons cocher les cases du haut et du bas dans la colonne « Fixed ». Cela indique à l'ordinateur que le pas dans ces deux sections ne sera pas modifié lorsque nous ajusterons le reste du ressort. Nous en avons besoin pour conserver nos extrémités fermées. Cela s'affiche dans l'éditeur graphique sous forme d'ombrage dans ces sections à chaque extrémité.

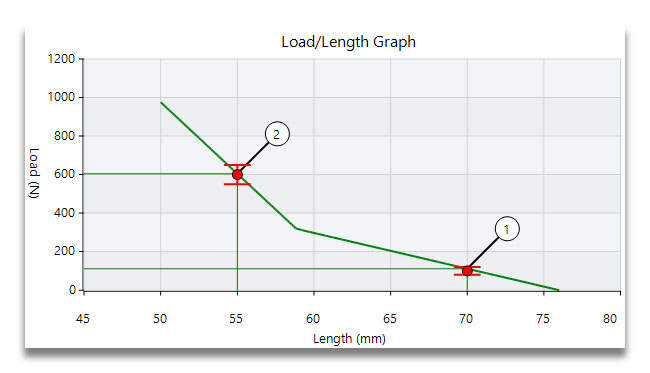

Nous sommes maintenant prêts à redessiner notre ressort. Faites glisser la poignée rouge située en haut du ressort légèrement vers la droite. Ce faisant, vous verrez le graphique charge/longueur évoluer. Il devrait être assez facile de l'aligner assez précisément sur la valeur cible.

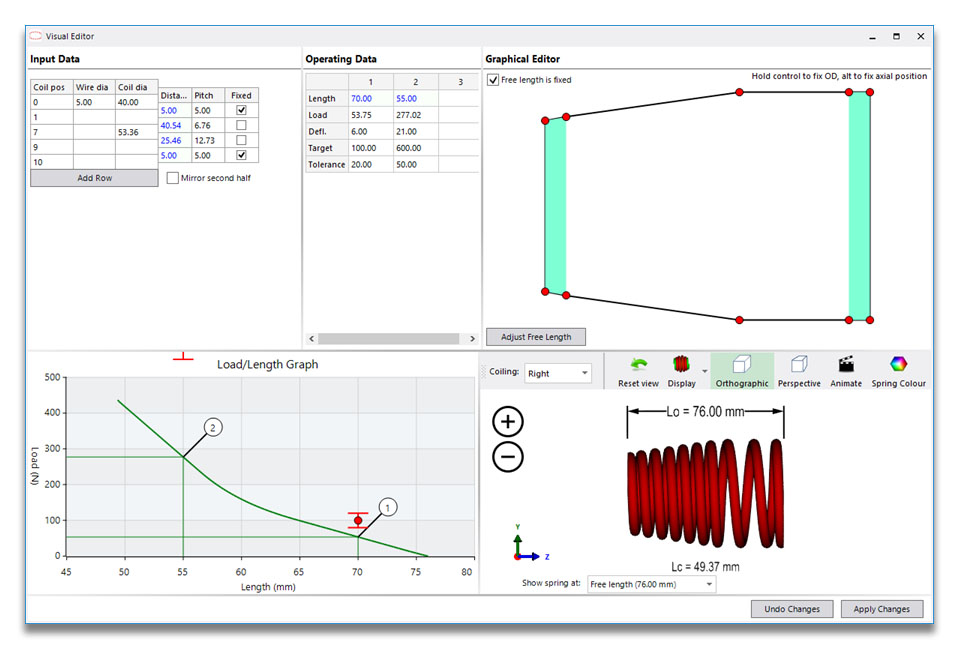

Vous avez peut-être remarqué que vous ne pouviez faire glisser la poignée que dans le sens axial. Cela s'explique par le fait qu'aucun diamètre de spire n'a été saisi à la position de spire 7. Si vous entrez ici la valeur 40, vous pourrez alors faire glisser la poignée pour modifier le diamètre extérieur au centre du ressort ainsi que le pas. Notez que, à moins d'entrer également 40 à la position de spire 9, le diamètre extérieur augmentera à toutes les positions situées après celle où vous faites glisser la poignée :


Interférence

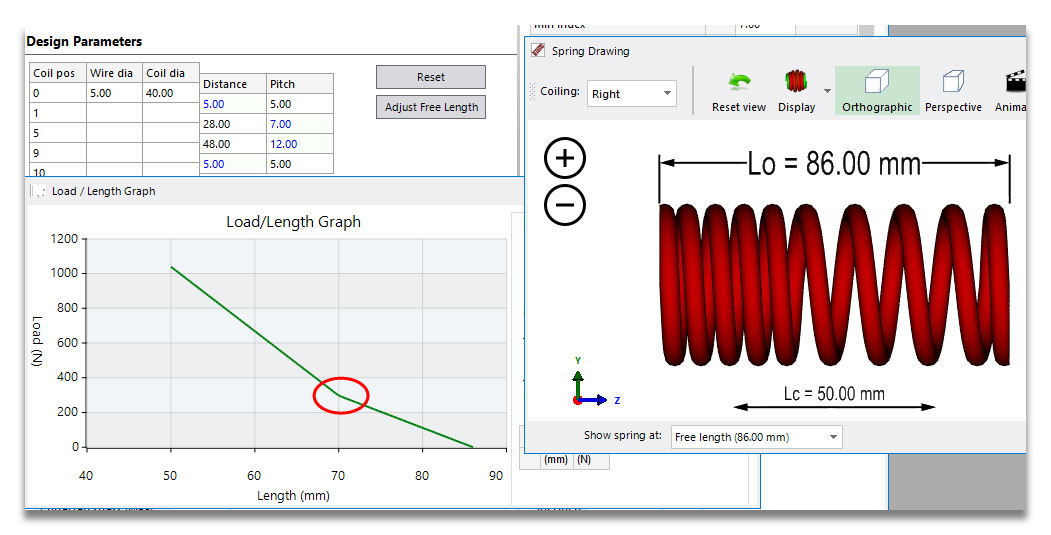

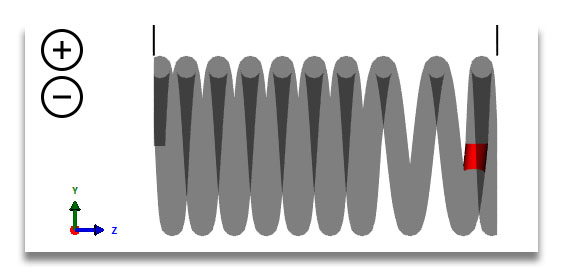

Si vous essayez de faire glisser le ressort sans fixer les extrémités, vous augmenterez le pas des spires d'une extrémité et le diminuerez à l'autre. Étant donné que les deux étaient exactement d'un diamètre de fil, cela aboutira immédiatement à un ressort qui ne peut physiquement pas exister. L'interférence (chevauchement de deux spires consécutives) est mise en évidence en rouge comme sur le dessin ci-dessous :
