L'une des fonctionnalités les plus puissantes de Spring Calculator Professional est la possibilité de modéliser et de concevoir des ressorts de toutes formes et de toutes tailles, à condition qu'ils soient enroulés axialement, en utilisant ce que nous appelons le type « ressort de compression non standard ». Grâce à cette fonctionnalité, vous pouvez spécifier comment chacun de ces paramètres varie sur la longueur du ressort :


  • Diamètre du fil
  • Diamètre extérieur
  • Pas


Modifications apportées au type de ressort non standard dans SCP v2


Bien qu'il fonctionne toujours selon le même principe de définition des paramètres ci-dessus à différentes positions de spire, l'interface utilisateur a été entièrement repensée pour vous permettre de visualiser toutes les données d'entrée en un seul coup d'œil. Un nouvel éditeur visuel vous permet de modifier la forme du ressort à l'aide de la souris et de voir en temps réel comment ses performances évoluent. De plus, les fonctions de dessin et d'animation sont encore plus performantes qu'auparavant, vous permettant de visualiser d'un seul coup d'œil les parties inactives du ressort et les points de concentration des contraintes.


Conception d'un ressort simple

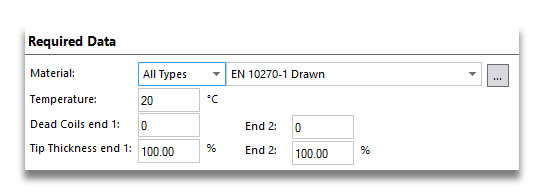

Passons directement à la création d'un ressort de compression standard. La première chose que vous remarquerez peut-être, c'est que la section « Données requises » est plus simple que pour les autres types de ressorts. Vous ne pouvez pas définir directement les extrémités fermées et meulées, par exemple :

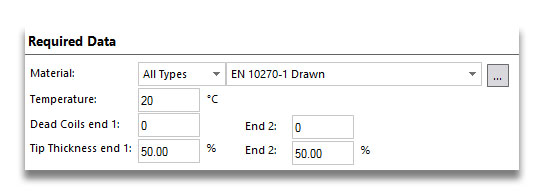

Pour obtenir nos extrémités fermées et meulées, nous devons définir le pas manuellement. Mais nous devons également régler l'épaisseur de la pointe à 50 %. Laissez les cases des spires mortes telles quelles : elles ne sont pas utilisées de la même manière que pour les ressorts standard. Nous définirons les spires mortes en faisant en sorte que l'extrémité touche la spire suivante ; ces entrées sont destinées aux ressorts dont la première spire serait active, mais qui est contrainte d'une autre manière – par exemple dans un siège conique. Nous ne modifierons donc ici que les valeurs d'épaisseur de l'extrémité :

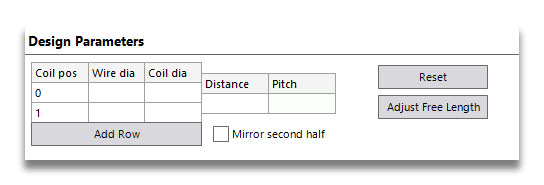

Passons à la section Paramètres de conception. Pour commencer, elle se présente ainsi. Vous pouvez voir qu’il y a des colonnes pour saisir le diamètre du fil et le diamètre extérieur à différentes positions de spire, et pour définir le pas entre les positions de spire (qui peut être saisi comme pas par spire, ou distance axiale entre deux points).


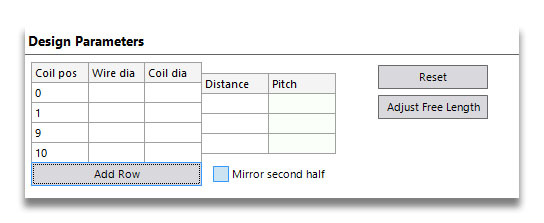

Nous allons avoir besoin de quatre positions de spire, pour définir chaque côté de chaque spire d'extrémité. Cliquez donc sur « Ajouter une ligne ». Cela ajoute toujours une nouvelle entrée avec une position de spire supérieure d'une unité à la dernière entrée, soit dans ce cas la valeur 2. Nous allons concevoir un ressort comportant 10 spires au total, remplacez donc le 2 par un 9, puis cliquez à nouveau sur « Ajouter une ligne ». Votre tableau devrait maintenant ressembler à ceci :

Nous allons maintenant définir le diamètre du fil et le diamètre extérieur. Entrez les valeurs 5 et 40. Il suffit de les indiquer dans la ligne supérieure, car le logiciel suppose qu'elles ne changent pas à moins que vous n'entriez une autre valeur.

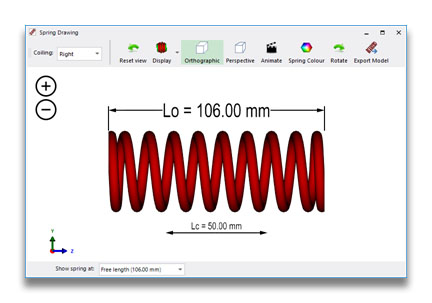

Pour configurer les extrémités fermées, nous avons besoin d'un pas égal au diamètre du fil à chaque extrémité. Nous allons l'indiquer dans la colonne Distance. Entrez une valeur de 12 pour le pas dans la section centrale, et le ressort se présente comme suit :





Et voilà ! Notre ressort est conçu. Cela a demandé quelques étapes de plus que l'utilisation du logiciel standard de ressort de compression, mais nous ne faisons que commencer !


Créer un ressort à double taux

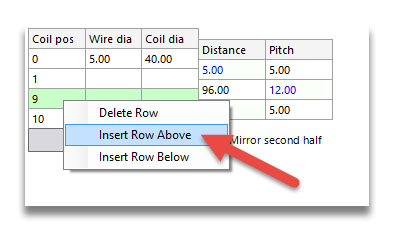

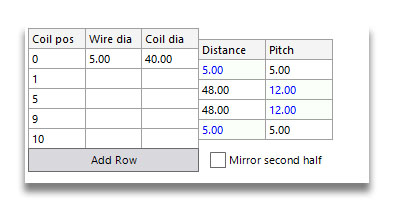

Un ressort à double taux doit comporter deux sections de spires actives avec des pas différents. Plutôt que de recommencer et de saisir toutes les valeurs à partir de zéro, nous allons simplement diviser la partie centrale de notre ressort. Cliquez avec le bouton droit sur la ligne contenant la position de spire 9, puis sélectionnez « Insérer une ligne au-dessus ». Le logiciel insère une nouvelle ligne avec un numéro de spire à mi-chemin entre les deux, en conservant le même pas avant et après la division.

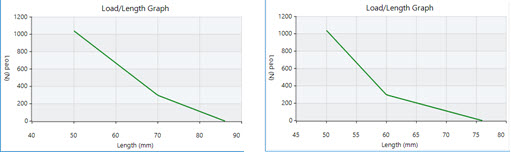

À présent, si nous modifions les valeurs de pas pour l'une des sections, nous obtiendrons notre ressort à double taux. Modifiez le premier 12 pour qu'il devienne 7. Cela donne le ressort ci-dessous. Vous pouvez clairement voir les deux pas sur le dessin du ressort, ainsi que le changement dans le graphique charge/longueur à une longueur de 70 mm où le taux augmente.

Rendons le changement de pas un peu plus marqué. Si nous modifions la position de la spire centrale de 5 à 7, nous déplaçons des spires de la section à pas élevé vers celle à pas réduit. Avant cela, le ressort comptait 8 spires actives avant la transition de raideur, et 4 après, ce qui a doublé la raideur. Avec cette nouvelle conception, nous passons de 8 à 2 spires actives. Vous pouvez immédiatement constater un changement beaucoup plus marqué de la pente et donc de la raideur.





Jusqu'à présent, nous avons saisi des chiffres pour concevoir notre ressort, ce qui convient si vous disposez déjà d'un dessin, mais pas si vous devez atteindre certains résultats. Passons à l'utilisation de l'éditeur visuel.
