Utilisation de la fenêtre de validation
La fenêtre de validation est au cœur de la conception de votre ressort. Elle permet soit de saisir les dimensions d'un ressort et d'afficher les résultats (notre tout premier logiciel était commercialisé comme un « programme de vérification »), soit d'utiliser les exigences de l'application pour faciliter la conception du ressort.
Informations générales

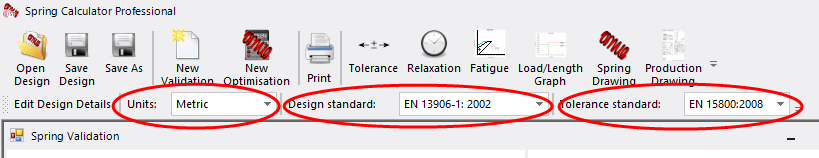

Avant de commencer la conception, vous devez tenir compte des unités dans lesquelles vous travaillez, de la norme de conception (calcul) et de la norme de tolérance. Celles-ci sont indiquées dans la barre d'outils de la fenêtre principale :
Sections de la fenêtre de validation
La fenêtre est divisée en deux zones distinctes : les entrées à gauche et les résultats à droite. Chacune d'entre elles est décrite plus en détail dans sa propre section.
- Les données requises couvrent les propriétés fondamentales du ressort que vous connaissez probablement (ou dont vous avez au moins une idée) avant de commencer le travail.
- Les « Paramètres de conception » correspondent aux données dimensionnelles nécessaires à la conception elle-même.
- La section « Données de fonctionnement » calcule les charges de service, les longueurs, les contraintes, etc.
- Les données calculées fournissent diverses informations utiles sur le ressort lui-même (qui ne dépendent pas des positions de travail exactes).
- Les données de contrainte indiquent si le ressort est sûr ou non dans chaque position de travail, pour chaque nuance de matériau de la norme de matériau actuellement sélectionnée.
