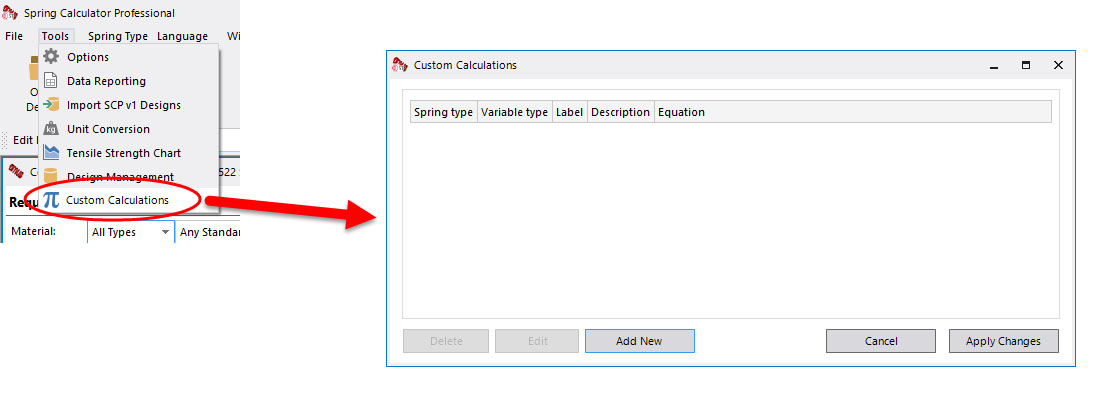

Spring Calculator Professional inclut tous les calculs de conception habituels, mais vous pourriez avoir besoin d'autres calculs, en particulier si vous disposez d'un ensemble de règles de conception imposées en interne. Vous pouvez facilement configurer vos propres calculs et les afficher à l'écran ou sur des impressions. Pour commencer, allez dans Outils > Calculs personnalisés :




Dans cet exemple, nous allons configurer trois calculs pour afficher les différents facteurs de correction des contraintes. Cliquez sur Ajouter. Saisissez les valeurs suivantes :


  • Type de ressort : Compression
  • Type de variable : Nombre (peut être la longueur, la contrainte, etc. Cela sert à définir les unités afin de pouvoir afficher les résultats dans n'importe quel jeu d'unités de votre choix).
  • Étiquette : k_wahl (cette valeur sert à faire référence à la variable calculée sur les impressions ou à d'autres variables).
  • Description : Facteur de contrainte (Wahl) (nom affiché dans la grille Données calculées).
  • Équation : (4 * w - 1) / (4 * w - 4) + 0,615 / w (dans cette équation, w est l'indice du ressort). Notez que vous ne devez pas mettre de signe égal (« = ») au début.

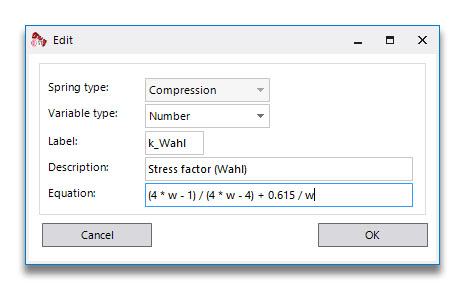

Votre écran devrait ressembler à ceci :

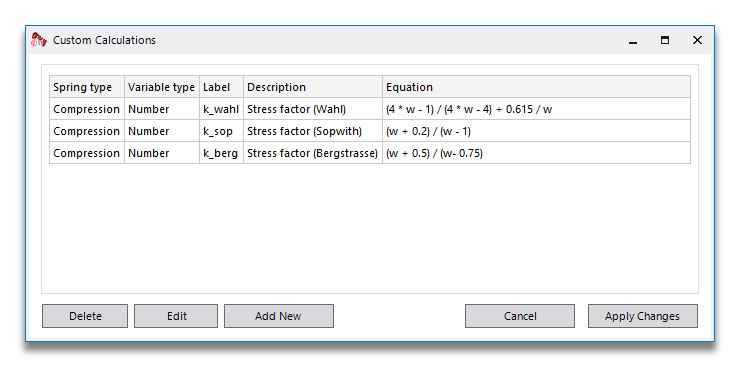

Lorsque vous cliquez sur OK, la nouvelle variable personnalisée est ajoutée à la liste. Ici, nous avons ajouté deux autres variables similaires pour représenter les trois facteurs de contrainte différents :

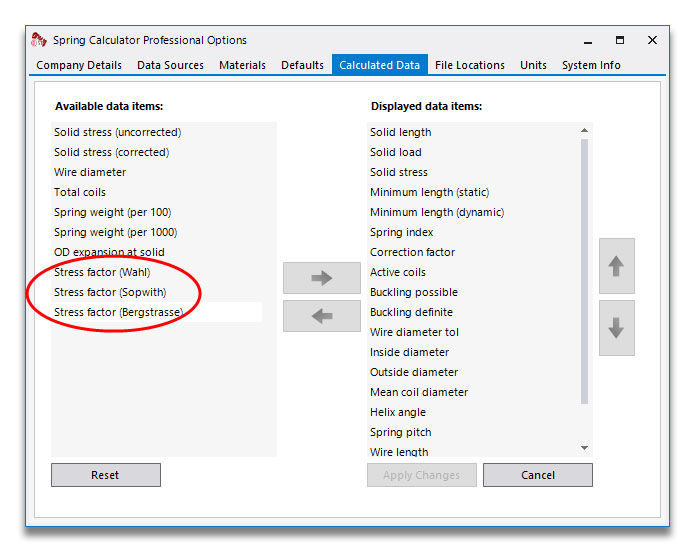

Cliquez sur Appliquer les modifications. Vous pouvez maintenant aller dans Outils > Options > Données calculées, et ces nouvelles variables seront prêtes à être ajoutées à la grille :

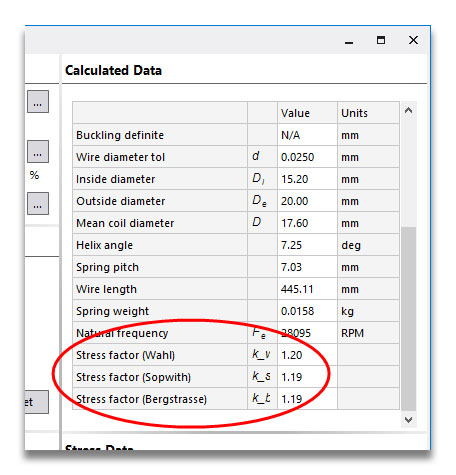

Ces chiffres ne sont pas très intéressants, car ils sont très similaires ; voyons donc quel est leur effet sur la contrainte. Voici l'équation générale de la contrainte pour la contrainte non corrigée et corrigée :

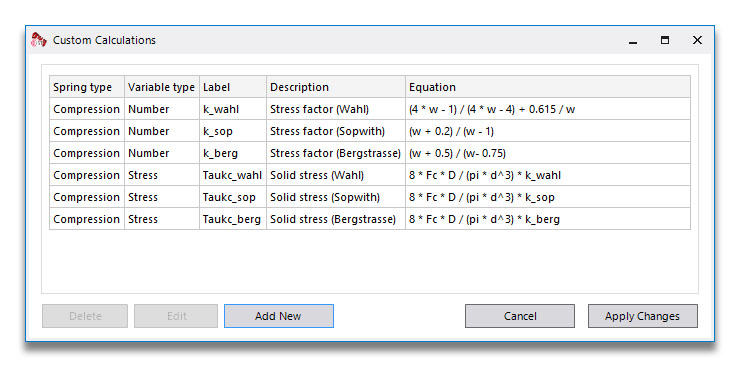

Nous pourrions élaborer une équation simple qui multiplie la contrainte solide non corrigée (dont l'étiquette est Tauc) par chacun de nos facteurs de correction, mais calculons les équations complètes. Notez que lorsque le ressort est calculé, les équations sont résolues dans l'ordre indiqué ; ainsi, si vous souhaitez utiliser un facteur pour en calculer un autre, celui-ci doit apparaître plus haut dans la liste.

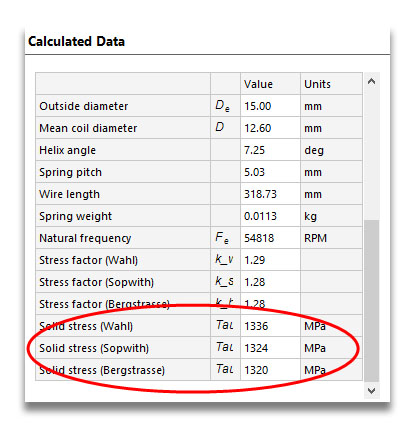

Le résultat de ces calculs est présenté ici, et vous pouvez observer les contraintes corrigées, qui présentent de légères différences :



Partage des calculs personnalisés avec d'autres utilisateurs de SCP

Les calculs personnalisés sont stockés dans un fichier texte.

Ce fichier se trouve dans Documents\IST\Spring Calculator Professional\Custom



CustomCalculations.dat stocke les informations relatives aux calculs personnalisés

Customfields.dat stocke les informations relatives aux champs personnalisés


Notez que si vous copiez ces fichiers vers une nouvelle installation de SCP, ils écraseront tous les fichiers de données personnalisées existants.
