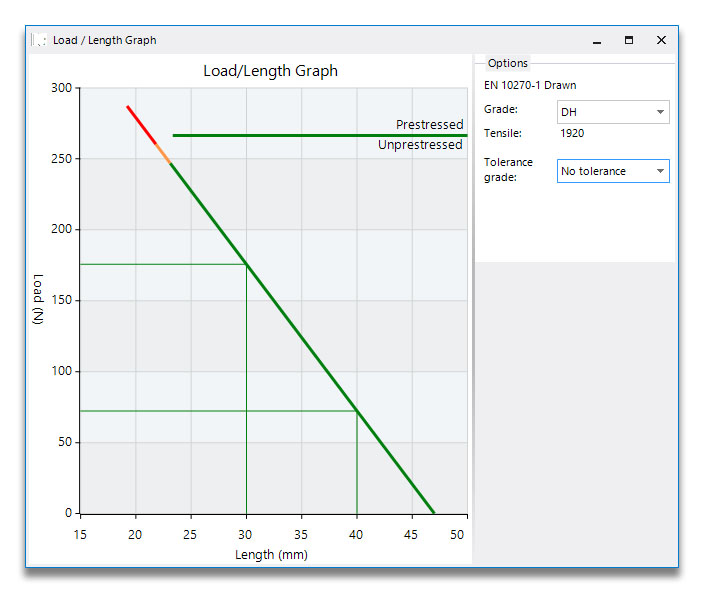

Le graphique charge/longueur vous permet de visualiser les positions de fonctionnement du ressort par rapport à différentes limites. Dans l'exemple ci-dessous, la charge correspondant à la limite sans précontrainte est visible à environ 265 N. Les deux positions de fonctionnement sont visibles, et les parties colorées de la ligne représentent les longueurs de travail admissibles. La section en orange indique que le ressort est comprimé en dessous de la longueur de travail dynamique minimale (ce qui peut être admissible, selon l'application), et la section en rouge représente une compression en dessous de la longueur de travail statique minimale. Vous pouvez donc voir d'un seul coup d'œil que ce ressort sera précontraint et qu'il se raccourcira s'il est comprimé jusqu'à la limite, mais qu'il devrait être parfaitement sûr.
