Le diagramme de Goodman intégré à Spring Calculator Professional vous permet d'estimer la durée de vie de votre ressort jusqu'à la rupture.


Interprétation du graphique

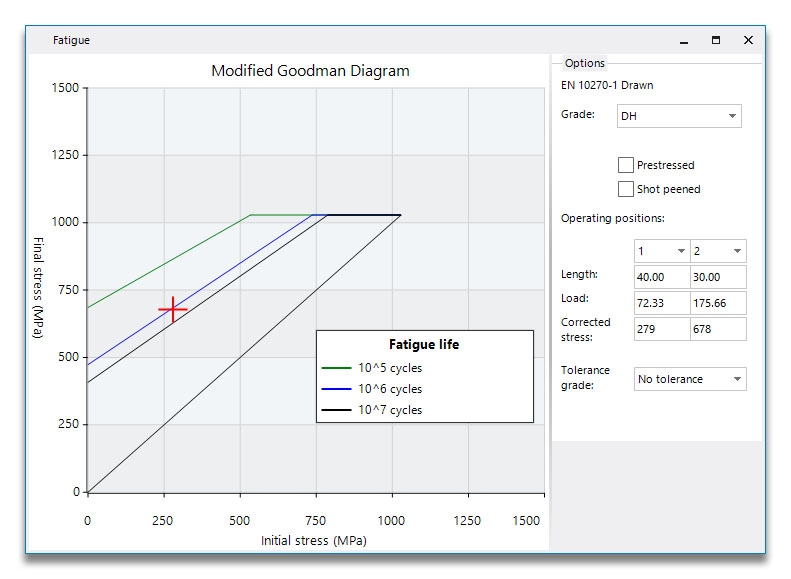

La croix rouge sur le graphique représente les deux positions de fonctionnement entre lesquelles le ressort effectue ses cycles. Si vous avez plus de deux positions de fonctionnement, vous pouvez choisir sur le côté droit celles entre lesquelles le ressort effectue ses cycles. Pour atteindre une durée de vie donnée, la croix doit se situer en dessous de la ligne représentant cette durée de vie. Ainsi, dans le diagramme ci-dessus, on prévoit que le ressort atteindra tout juste 10^6 (1 000 000) cycles.


Options du graphique


Les performances dépendent de la qualité du fil (tant en termes de résistance à la traction que de qualité de surface) ; modifier ce menu déroulant modifiera donc la prévision.


Cochez la case « précontraint » ou « grenaillé » pour améliorer la prévision de la durée de vie. Le grenaillage a généralement un effet très bénéfique sur la résistance à la fatigue. La précontrainte génère une contrainte de compression résiduelle qui améliore également la résistance à la fatigue, bien que généralement dans une moindre mesure.


Remarque : l'option « précontraint » ne sera pas disponible si la contrainte dans le solide n'est pas suffisamment élevée pour permettre physiquement la précontrainte.

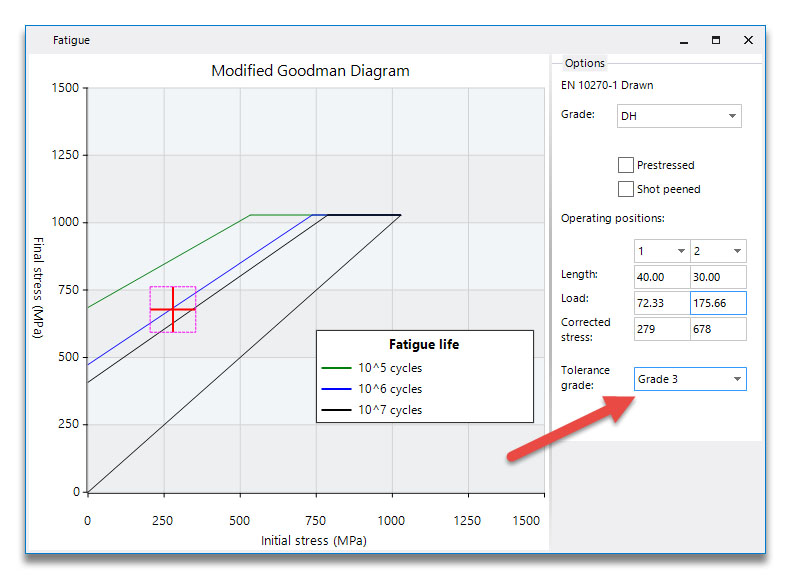

Il est important de tenir compte de la tolérance. Si vous avez une tolérance sur les charges, cela affectera également la contrainte admissible, et cela est représenté par un cadre sur le graphique : tout point situé à l'intérieur de ce cadre respecterait la tolérance de charge. Vous pouvez voir ci-dessous l'effet de la sélection d'une tolérance de Grade 3. Dans cet exemple, vous pourriez atteindre un peu plus de 100 000 cycles ou bien plus de 10 millions, tout en restant dans les limites de la tolérance. Il s'agit d'un exemple quelque peu extrême, car il s'agit d'un grade de tolérance très généreux, mais le principe s'applique.
