La ventana de validación es el punto central del diseño de su resorte. Se puede utilizar tanto para introducir las dimensiones del resorte y ver los resultados (nuestro primer software se comercializó como un «programa de verificación»), como para utilizar los requisitos de la aplicación con el fin de facilitar el diseño del resorte.
Información general

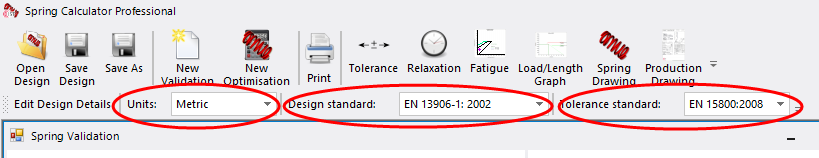

Antes de comenzar con el diseño, debe tener en cuenta las unidades en las que está trabajando, la norma de diseño (cálculo) y la norma de tolerancia. Estas se muestran en la barra de herramientas de la ventana principal:
Secciones de la ventana de validación
La ventana se divide en dos áreas principales: las entradas en el lado izquierdo y los resultados en el lado derecho. Cada una de ellas se describe con más detalle en su propia sección.
- Datos requeridos abarca las propiedades fundamentales del resorte que probablemente conozca (o al menos tenga una idea de ellas) antes de comenzar a trabajar.
- «Parámetros de diseño» son los datos dimensionales para el diseño en sí.
- Datos de funcionamiento calcula las cargas de trabajo, longitudes, tensiones, etc.
- Los datos calculados muestran diversa información útil sobre el propio muelle (que no depende de las posiciones de trabajo exactas).
- Los datos de tensión indican si el muelle es seguro o no en cada posición de trabajo, para cada grado de material en la norma de materiales seleccionada actualmente.
