Verwendung des Validierungsfensters
Verwendung des Validierungsfensters
Das Validierungsfenster ist der zentrale Punkt Ihrer Federkonstruktion. Es kann entweder dazu verwendet werden, die Abmessungen einer Feder einzugeben und die Ergebnisse anzuzeigen (unsere allererste Software wurde als „Prüfprogramm“ verkauft), oder um anhand von Anwendungsanforderungen die Feder zu konstruieren.
Hintergrundinformationen

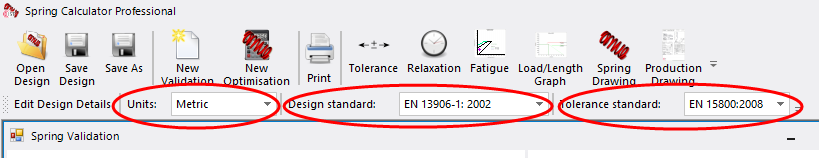

Bevor Sie mit der Konstruktion beginnen, müssen Sie die verwendeten Einheiten, die Konstruktions- (Berechnungs-)norm und die Toleranznorm berücksichtigen. Diese werden in der Symbolleiste des Hauptfensters angezeigt:
Bereiche des Validierungsfensters
Das Fenster ist grob in zwei Bereiche unterteilt: die Eingaben auf der linken Seite und die Ausgaben auf der rechten Seite. Jeder dieser Bereiche wird in einem eigenen Abschnitt näher beschrieben.
- „Erforderliche Daten“ umfasst grundlegende Eigenschaften der Feder, die Sie wahrscheinlich bereits kennen (oder zumindest eine Vorstellung davon haben), bevor Sie mit der Arbeit beginnen.
- „Konstruktionsparameter“ sind die Maßangaben für die Konstruktion selbst.
- „Betriebsdaten“ berechnet die Arbeitslasten, Längen, Spannungen usw.
- „Berechnete Daten“ zeigen verschiedene nützliche Informationen über die Feder selbst an (die nicht von den genauen Arbeitspositionen abhängen).
- Die Spannungsdaten zeigen an, ob die Feder in jeder Arbeitsposition sicher ist, und zwar für jede Materialgüte in der aktuell ausgewählten Materialnorm.
