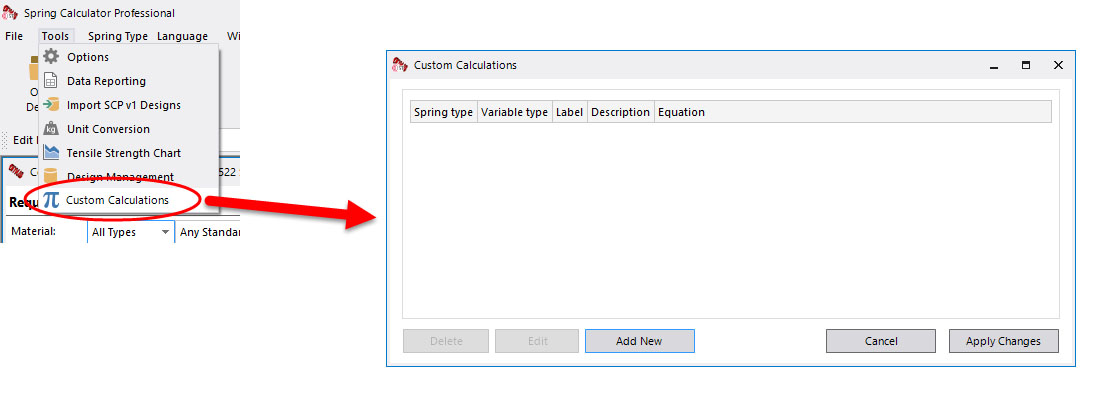

Spring Calculator Professional enthält alle gängigen Berechnungsfunktionen, doch möglicherweise benötigen Sie weitere, insbesondere wenn Sie intern festgelegte Konstruktionsregeln einhalten müssen. Sie können ganz einfach eigene Berechnungen einrichten und diese auf dem Bildschirm oder in Ausdrucken anzeigen. Gehen Sie dazu zunächst auf „Extras“ > „Benutzerdefinierte Berechnungen“:




In diesem Beispiel richten wir drei Berechnungen ein, um die verschiedenen Spannungskorrekturfaktoren anzuzeigen. Klicken Sie auf „Neu hinzufügen“. Geben Sie die folgenden Werte ein:


  • Federart: Druck
  • Variablentyp: Zahl (kann Länge, Spannung usw. sein. Dies dient zur Definition der Einheiten, damit die Anzeige in beliebigen Einheitensätzen möglich ist).
  • Bezeichnung: k_wahl (dies wird verwendet, um auf die berechnete Variable in Ausdrucken oder anderen Variablen zu verweisen).
  • Beschreibung: Spannungsfaktor (Wahl) (der Name, der im Raster „Berechnete Daten“ angezeigt wird).
  • Gleichung: (4 * w - 1) / (4 * w - 4) + 0,615 / w (in dieser Gleichung ist w der Federindex). Beachten Sie, dass Sie am Anfang kein Gleichheitszeichen („=“) setzen sollten.

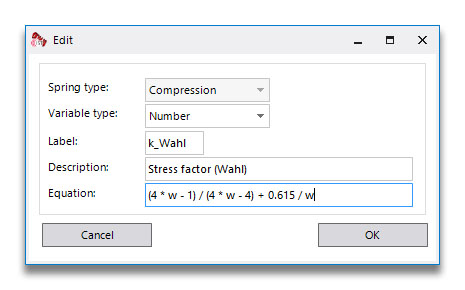

Ihr Bildschirm sollte wie folgt aussehen:

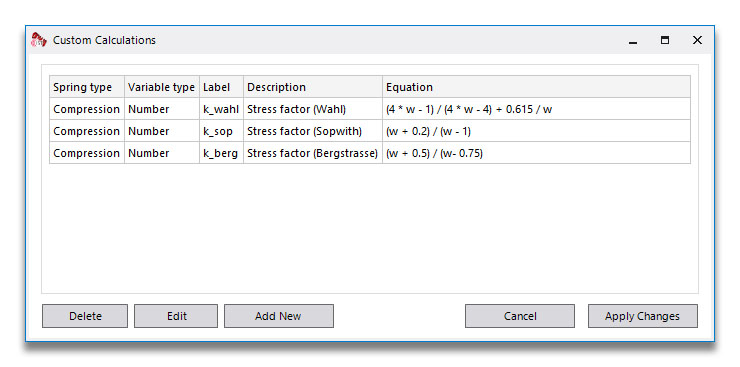

Wenn Sie auf „OK“ klicken, wird die neue benutzerdefinierte Variable zur Liste hinzugefügt. Hier haben wir zwei weitere ähnliche Variablen hinzugefügt, um die drei verschiedenen Spannungsfaktoren darzustellen:

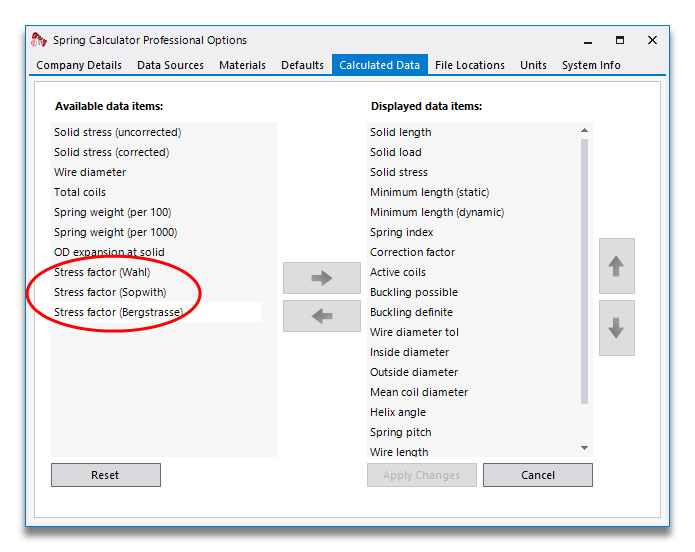

Klicken Sie auf „Änderungen übernehmen“. Sie können nun zu „Extras > Optionen > Berechnete Daten“ gehen, und diese neuen Variablen stehen bereit, um dem Raster hinzugefügt zu werden:

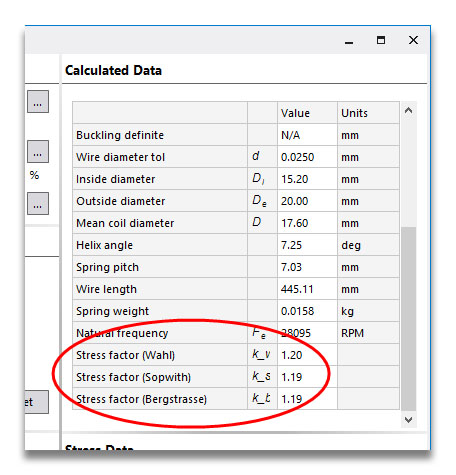

Das sind keine besonders spannenden Zahlen, da sie sich sehr ähneln. Schauen wir uns also an, wie sich dies auf die Spannung auswirkt. Dies ist die allgemeine Spannungsgleichung für unkorrigierte und korrigierte Spannung:

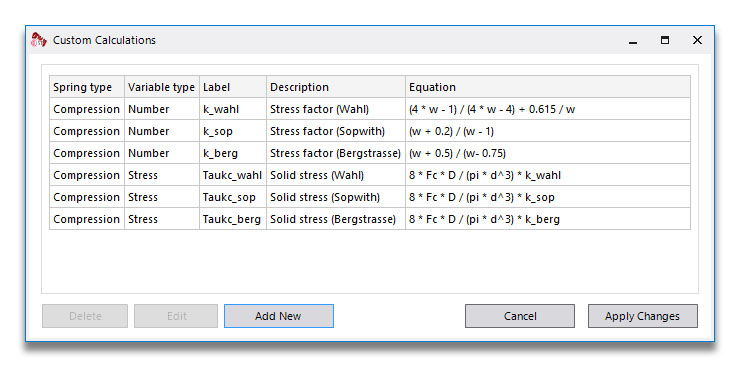

Wir könnten eine einfache Gleichung aufstellen, die die unkorrigierte Volumenbelastung (mit der Bezeichnung Tauc) mit jedem unserer Korrekturfaktoren multipliziert, aber lassen Sie uns die vollständigen Gleichungen herleiten. Beachten Sie, dass bei der Berechnung der Feder die Gleichungen in der gezeigten Reihenfolge berechnet werden. Wenn Sie also einen Faktor zur Berechnung eines anderen verwenden möchten, muss dieser weiter oben in der Liste stehen.

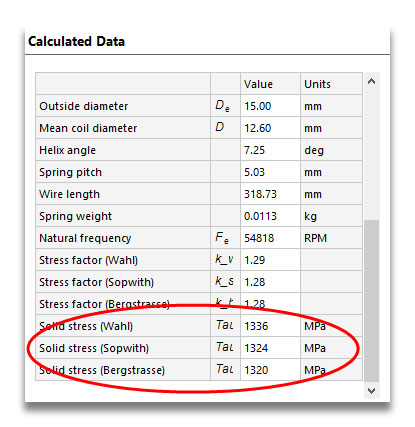

Das Ergebnis dieser Berechnungen wird hier angezeigt, und Sie können die geringfügig unterschiedlichen korrigierten Spannungen sehen:



Teilen von benutzerdefinierten Berechnungen mit anderen SCP-Benutzern

Die benutzerdefinierten Berechnungen werden in einer Textdatei gespeichert.

Die Datei befindet sich unter „Dokumente\IST\Spring Calculator Professional\Custom



„CustomCalculations.dat“ speichert die Informationen zu den benutzerdefinierten Berechnungen

„Customfields.dat“ speichert die Informationen zu den benutzerdefinierten Feldern


Beachten Sie, dass diese Dateien bei einer Kopie in eine neue SCP-Installation alle vorhandenen benutzerdefinierten Datendateien überschreiben.
