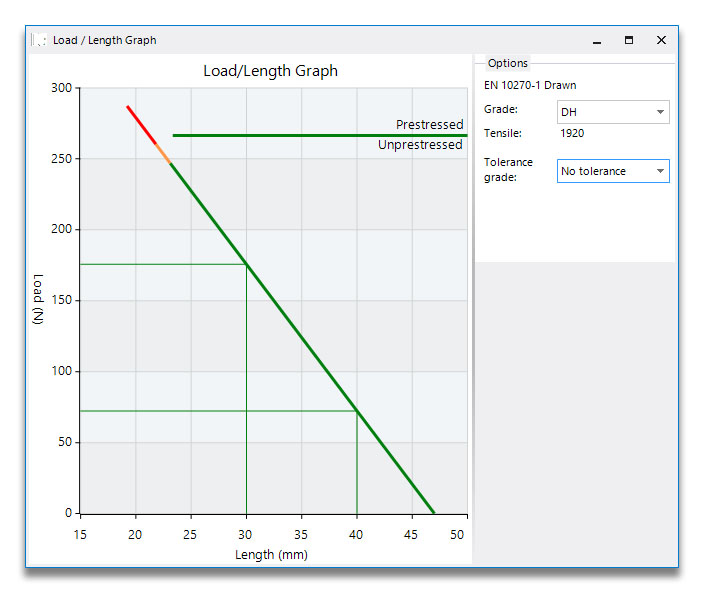

Das Last-Längen-Diagramm ermöglicht es Ihnen, die Arbeitspositionen der Feder im Verhältnis zu verschiedenen Grenzwerten zu visualisieren. Im folgenden Beispiel ist die Last, die dem ungespannten Grenzwert entspricht, bei etwa 265 N sichtbar. Die beiden Arbeitspositionen sind sichtbar, und die farbigen Abschnitte der Linie stellen die zulässigen Arbeitslängen dar. Der orangefarbene Abschnitt zeigt, wo die Feder unter die minimale dynamische Arbeitslänge zusammengedrückt wird (was je nach Anwendung zulässig sein kann), und der rote Abschnitt stellt eine Kompression unter die minimale statische Arbeitslänge dar. So erkennen Sie auf einen Blick, dass es sich bei dieser Feder um eine vorgespannte Ausführung handelt, die sich verkürzt, wenn sie vollständig zusammengedrückt wird, aber vollkommen sicher sein sollte.
