Das Goodman-Diagramm in Spring Calculator Professional ermöglicht es Ihnen, die Lebensdauer Ihrer Feder bis zum Versagen abzuschätzen.


Interpretation des Diagramms

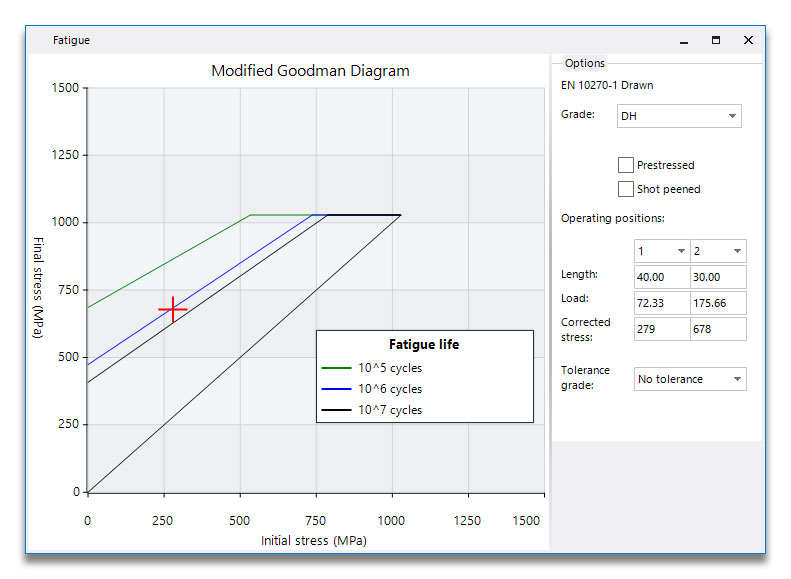

Das rote Kreuz im Diagramm stellt die beiden Betriebspositionen dar, zwischen denen die Feder wechselt – wenn Sie mehr als zwei Arbeitspositionen haben, können Sie auf der rechten Seite auswählen, zwischen welchen Positionen die Feder wechselt. Um eine bestimmte Lebensdauer zu erreichen, muss das Kreuz unterhalb der Linie liegen, die diese Lebensdauer darstellt. Im obigen Diagramm wird also vorhergesagt, dass die Feder gerade 10^6 (1.000.000) Zyklen erreicht.


Diagrammoptionen


Die Leistung hängt von der Drahtgüte ab (sowohl hinsichtlich der Zugfestigkeit als auch der Oberflächenqualität), daher ändert sich die Prognose, wenn Sie diese Dropdown-Liste ändern.


Das Aktivieren des Kontrollkästchens „vorgespannt“ oder „kugelstrahlgebehandelt“ verbessert die Prognose der Lebensdauer. Kugelstrahlen hat in der Regel einen sehr positiven Einfluss auf die Ermüdungslebensdauer. Das Vorspannen sorgt für eine Restdruckspannung, die ebenfalls die Ermüdungslebensdauer verbessert, wenn auch meist nicht in gleichem Maße.


Hinweis: Die Option „vorgespannt“ ist nicht verfügbar, wenn die Festigkeit des Werkstücks nicht hoch genug ist, um eine Vorspannung physikalisch zu ermöglichen.

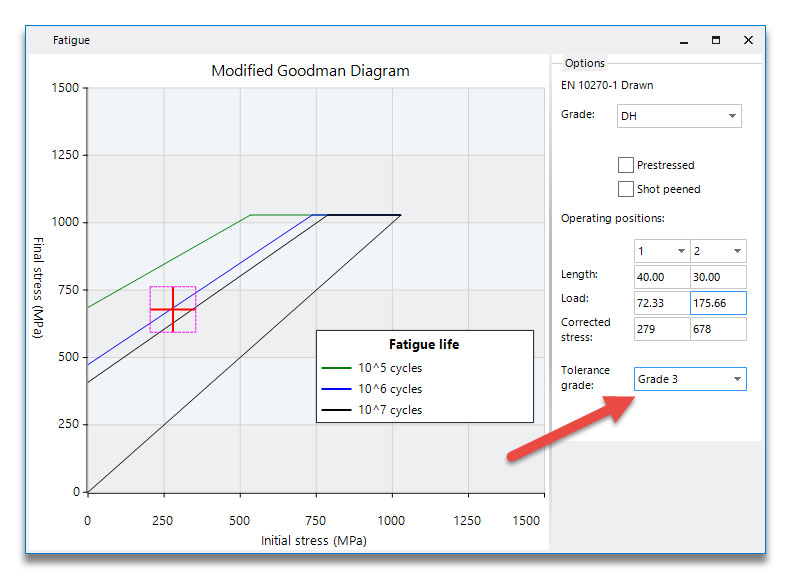

Es ist wichtig, die Toleranz zu berücksichtigen. Wenn Sie eine Toleranz für die Belastungen haben, wirkt sich dies auch auf die zulässige Spannung aus; dies wird durch einen Rahmen im Diagramm dargestellt – jeder Punkt innerhalb dieses Rahmens würde die Belastungstoleranz erfüllen. Unten sehen Sie die Auswirkung der Auswahl der Toleranzklasse 3. In diesem Beispiel könnten Sie etwas mehr als 100.000 Zyklen oder weit über 10 Millionen erreichen und würden dennoch innerhalb der Toleranz liegen – es ist ein etwas extremes Beispiel, da es sich um eine sehr großzügige Toleranzklasse handelt, aber das Prinzip gilt.
