Spring Calculator Professional

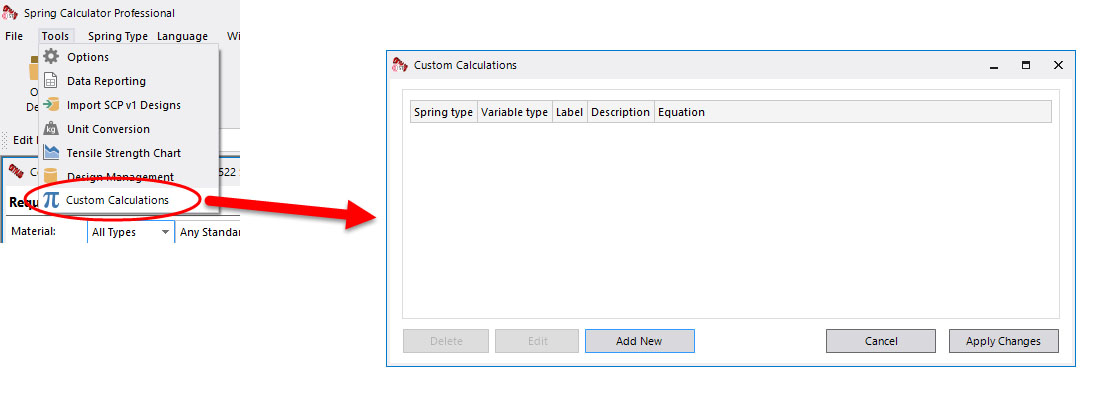

Spring Calculator Professional 包含所有常规的设计计算功能，但您可能还需要其他计算，特别是当您有内部规定的设计规则时。您可以轻松设置自己的计算，并在屏幕或打印输出中显示它们。开始时，请转到“工具”>“自定义计算”：

在此示例中，我们将设置三个计算项以显示不同的应力修正系数。点击“添加新项”。填写以下数值：

• 弹簧类型：压缩
• 变量类型：数字（可以是长度、应力等。此选项用于定义单位，以便能够以您喜欢的任何单位集进行显示）。
• 标签：k_wahl（用于在打印输出或其他变量中引用该计算变量）。
• 描述：应力系数（Wahl）（在“计算数据”网格中显示的名称）。
• 方程：(4 * w - 1) / (4 * w - 4) + 0.615 / w（此方程中，w 为弹簧指数）。请注意，开头不应添加等号（"="）。

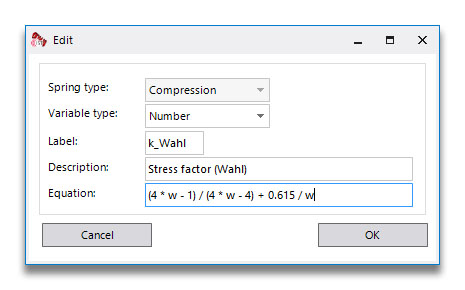

您的屏幕应显示如下：

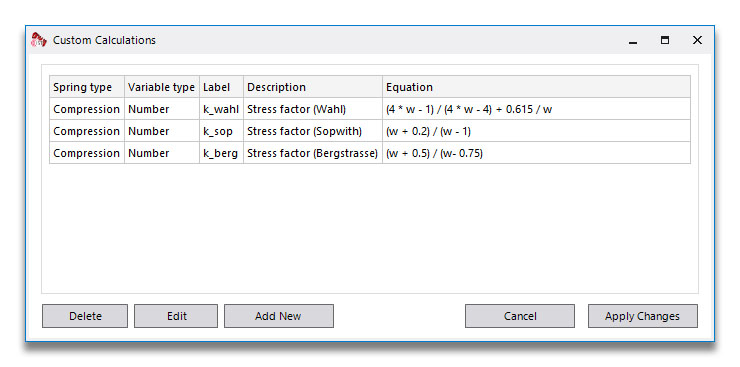

点击“确定”后，新的自定义变量将被添加到列表中。在此我们又添加了两个类似的变量，以表示三种不同的应力系数：

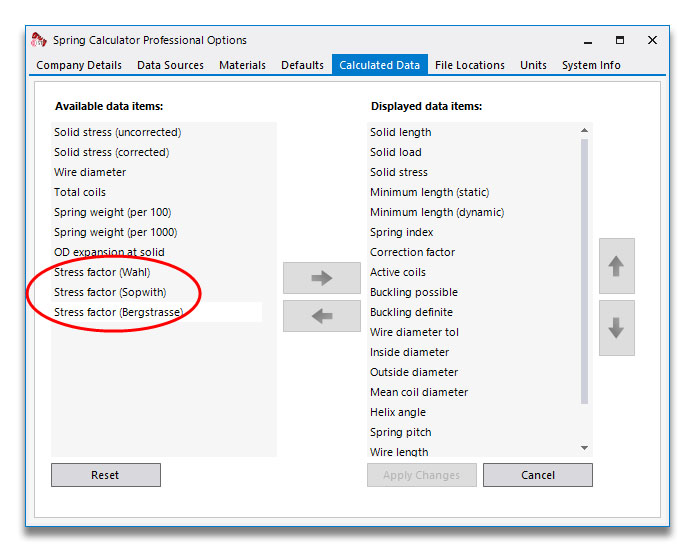

点击“应用更改”。现在您可以转到“工具”>“选项”>“计算数据”，这些新变量已准备好添加到网格中：

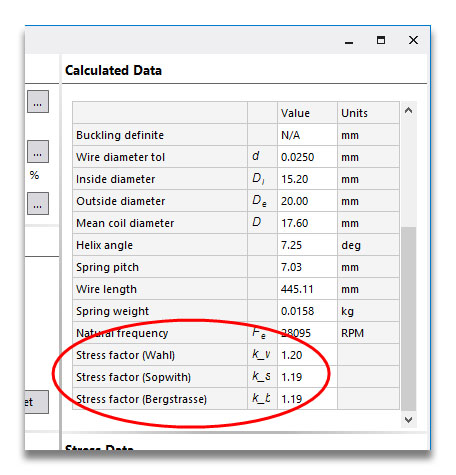

这些数值看起来并不太起眼，因为它们非常接近，所以让我们看看这对应力有何影响。以下是未校正和已校正应力的通用应力方程：

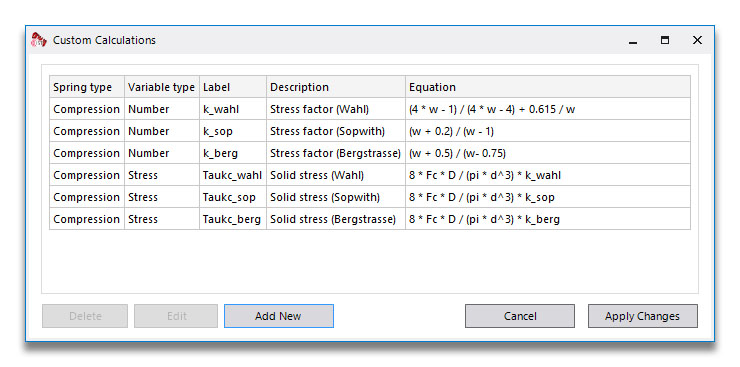

我们可以推导出一个简单的公式，将未校正的实体应力（标签为 Tauc）分别乘以每个校正因子，但让我们推导完整的方程。请注意，在计算弹簧时，方程按所示顺序进行计算，因此若要利用一个因子计算另一个因子，该因子必须在列表中位于更靠前的位置。

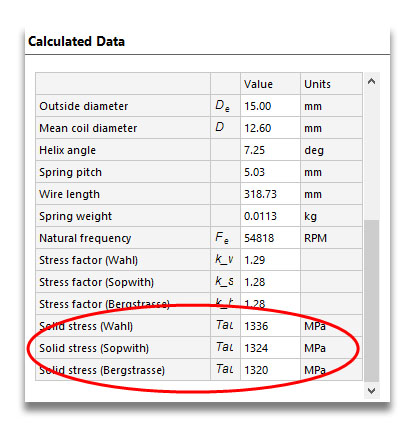

这些计算的结果如下所示，您可以观察到校正后应力值之间的细微差异：

与其他 SCP 用户共享自定义计算

自定义计算结果存储在文本文件中。

该文件位于“文档\IST\Spring Calculator Professional\Custom

CustomCalculations.dat 存储自定义计算的相关信息

Customfields.dat 存储自定义字段信息

请注意，如果您将这些文件复制到新的 SCP 安装目录中，这些文件将覆盖任何现有的自定义数据文件。
