Spring Calculator Professional 中的古德曼图可帮助您估算弹簧的失效循环寿命。


图表解读

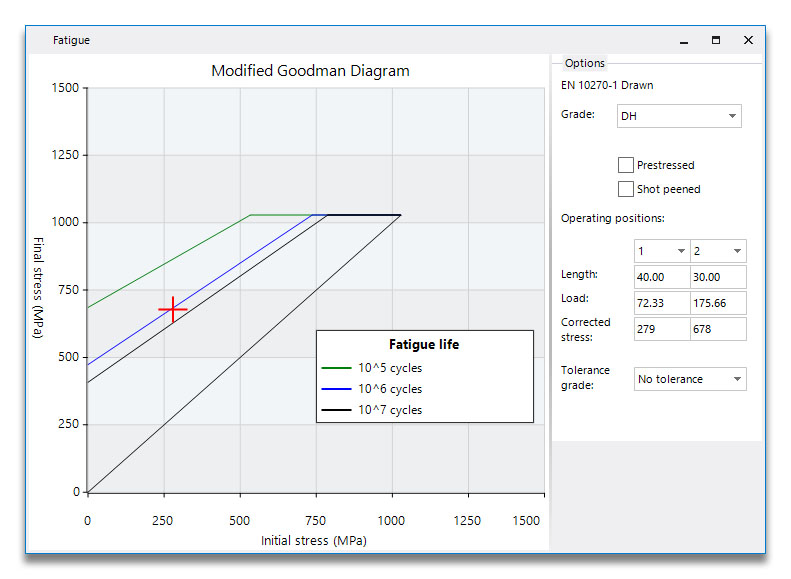

图表中的红色十字代表弹簧循环往复的两个工作位置——若工作位置超过两个，您可在右侧选择弹簧循环往复的具体位置。要达到特定寿命，十字必须位于代表该寿命的曲线下方。因此在上图中，预测该弹簧的寿命刚好达到 10^6（1,000,000）次循环。


图表选项


性能取决于钢丝的等级（包括其抗拉强度和表面质量），因此更改此下拉菜单将改变预测结果。


勾选“预应力”或“喷丸处理”选项均可提高循环寿命预测值。喷丸处理通常对疲劳寿命有显著的积极影响。预应力可产生残余压应力，同样有助于延长疲劳寿命，尽管其效果通常不如喷丸处理显著。


注意：若材料本体的应力不足以在物理上实现预应力处理，则“预应力”选项将不可用。

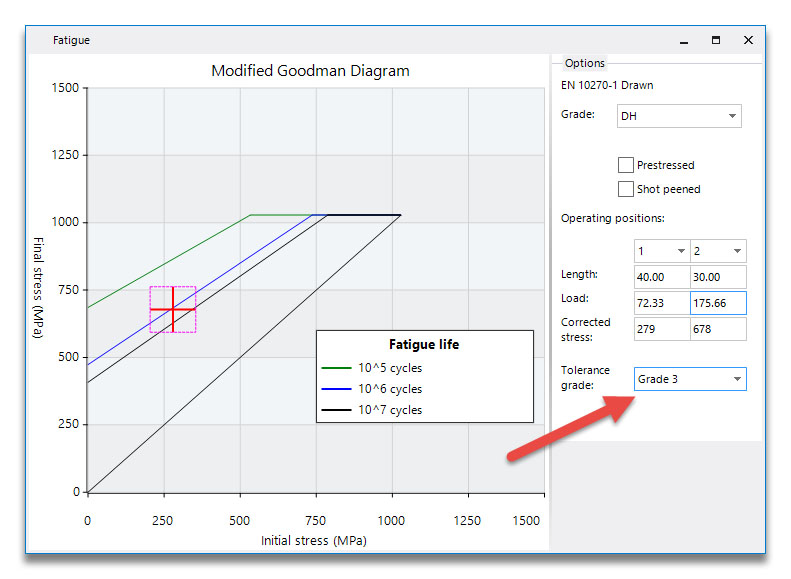

考虑公差至关重要。若载荷存在公差，这将影响允许应力，图表中的方框即代表该公差范围——方框内的任何位置均符合载荷公差要求。 下图展示了选择3级公差的影响。在此示例中，无论是略超过10万次循环还是远超1000万次循环，均在公差范围内——虽然这是一个较为极端的示例（因该公差等级非常宽松），但其原理依然适用。
