数据报告窗口允许您根据多种参数查询弹簧设计数据库。您可以导出设计列表，绘制符合特定条件的设计数量随时间变化的趋势图，并比较不同值的出现频率。


数据列表与筛选

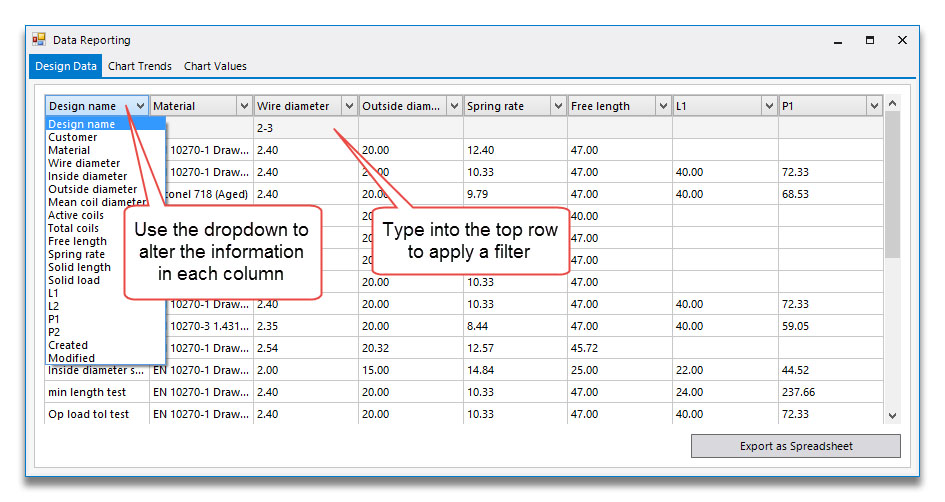

初始窗口视图如下所示。顶部行中的下拉菜单可让您更改显示的数据，您还可以在下方行中输入内容进行筛选。


筛选条件可以是文本搜索字符串或数值。例如：


  • 在“设计名称”字段中输入“inside tol”，将搜索包含“inside”和“tol”这两个词的任何设计（无需完整匹配）。
  • 在“线径”字段中输入 < 5，将列出所有线径小于 5 毫米的设计。
  • 在“<= 5”中，也会包含导线尺寸为 5 毫米的设计。
  • 在“线径”字段中输入“2-3”将列出线径在2至3毫米之间的设计（包含这两个数值）

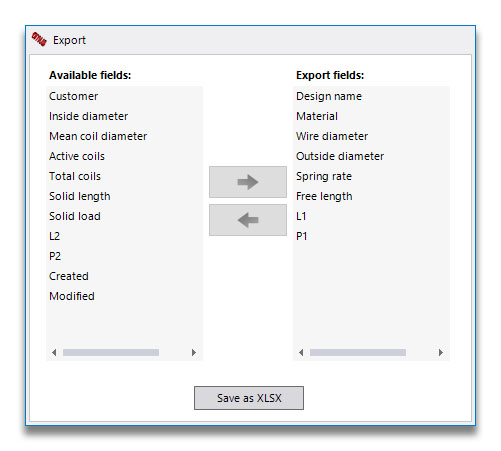

点击“导出为电子表格”，您可以选择感兴趣的列（包括尚未显示的列），并保存为 Excel 文件。


趋势图表


窗口顶部的“趋势图表”选项卡会显示符合首选项卡筛选条件的设计数量随时间的变化情况。默认显示所有设计，但您也可以添加带有额外筛选条件的图表系列。例如，“设计数据”选项卡上的总体筛选条件可能将输入数据限制在特定年份，此时您可以选择添加所有设计以及其他几种材料的列系列。

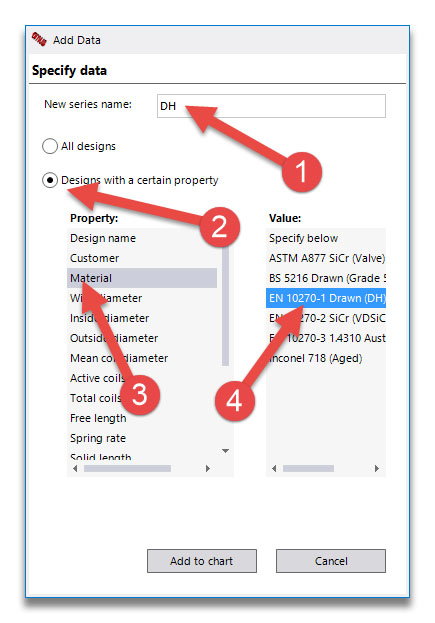

在下图示例中，我们为数据系列命名为 DH（1），选择了数据筛选（2），选中了按材料筛选（3），并选定了一个特定数值（4）：

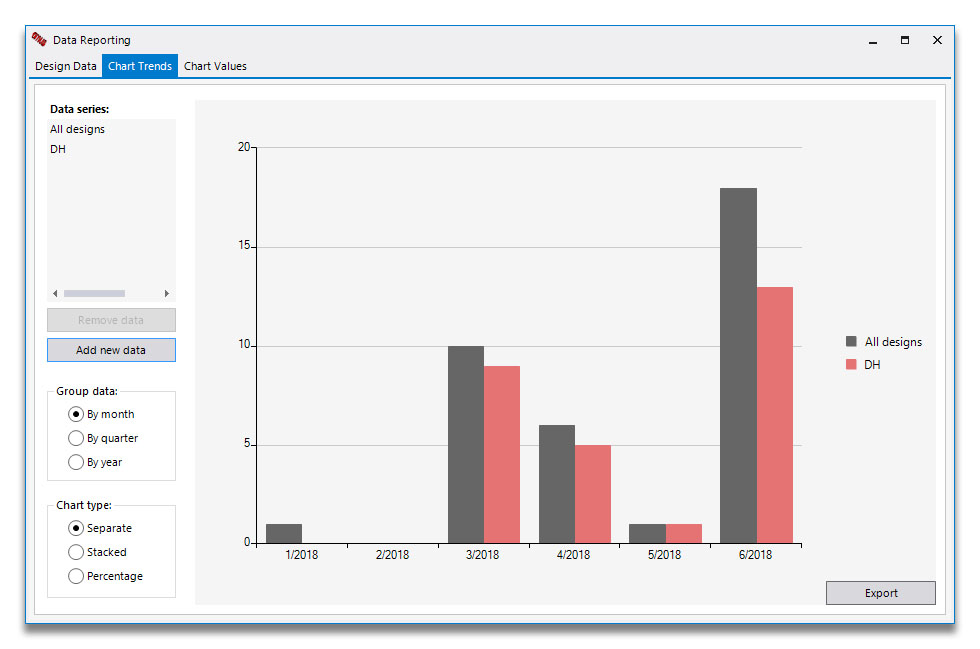

生成的图表如下：


通过添加自定义范围，您可以构建更复杂的图表。例如，您可以指定三个线径系列（<2、2-5 和 >5），并将其绘制为堆叠图以展示季度趋势。

绘制频率图

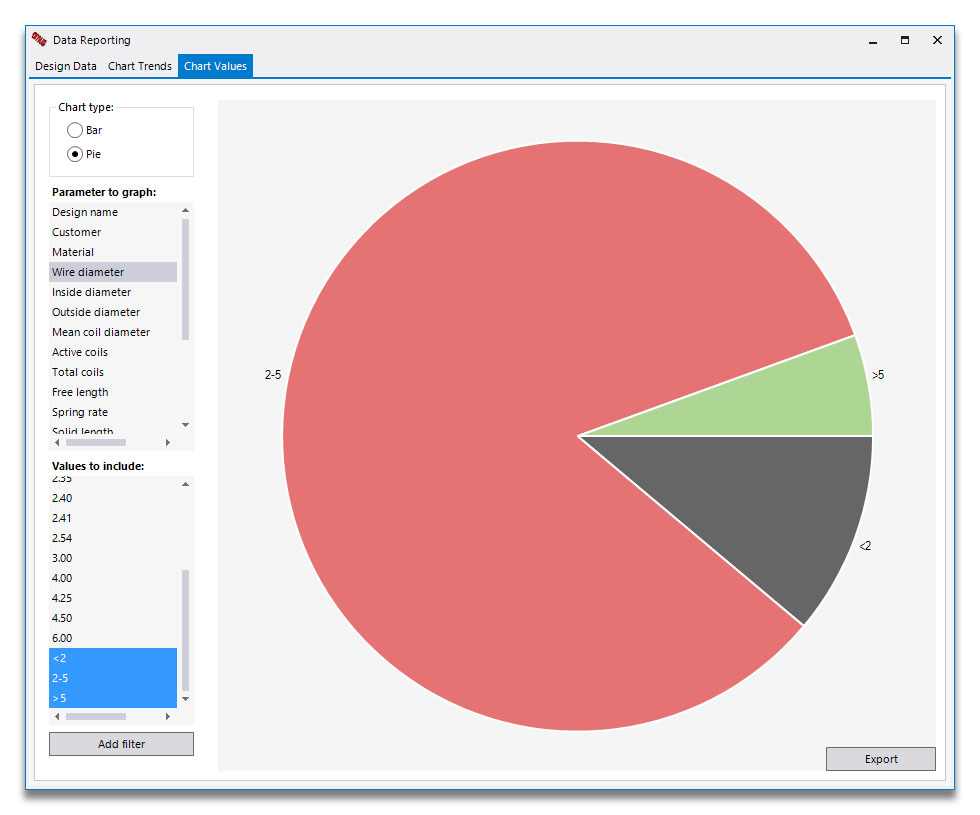

此窗口的第三个选项卡是“图表值”。该选项卡同样应用“设计数据”选项卡中的所有筛选条件，并允许您比较特定属性的各种数值。例如，您可以查看最常用的材料，或查看最常用的线径。每个离散值都会显示，因此您可能需要如上所述输入范围（点击“添加筛选条件”）：
