如果您在报表中添加了弹簧图，则“高级”按钮将变为可用，您可以自定义更多选项。


视角

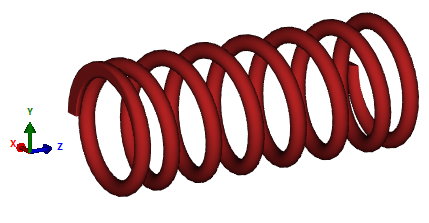

此处有三个属性，最好通过 X/Y/Z 轴来描述：

  • “方位”描述了弹簧绕 Y 轴的旋转——即您是从侧面还是从任一端观察它。默认值为 90。值为 0 时，将显示从“右”端观察的弹簧；值为 180 时，则显示从“左”端观察的弹簧。
  • 姿态描述了围绕 Z 轴（弹簧中心）的旋转。默认值为 0。若希望从侧面清晰观察末端线圈，此设置将非常有用。
  • 横倾角描述了绕 X 轴的旋转。默认值为 0。值为 90 时，弹簧将呈垂直状态。

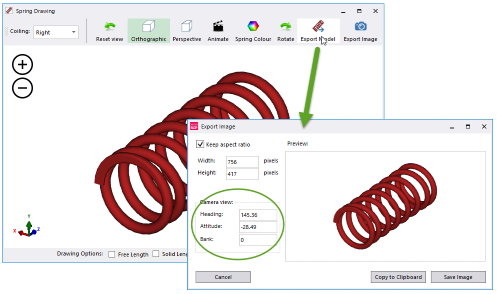

您可以通过打开“导出图像”窗口，获取任意位置的这些数值：



尺寸标注


您可以选择添加各种描述弹簧几何形状的标签（例如自由长度、实心长度等）。
