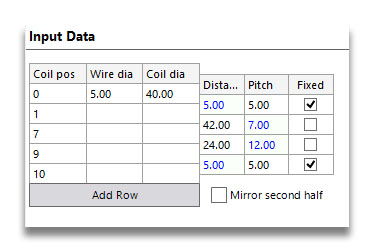

O Editor Visual foi concebido para o ajudar a alterar o seu projeto de mola existente, de modo a obter os resultados de que necessita. Vamos começar com a mola simples de dupla taxa da secção anterior:



Digamos que temos os diâmetros de fio e externo corretos, além da divisão adequada das espiras para obter as taxas antes e depois da transição, mas não estamos a atingir as cargas corretas nos comprimentos. Clique no botão do Editor Visual na barra de ferramentas e passaremos para o modo interativo.

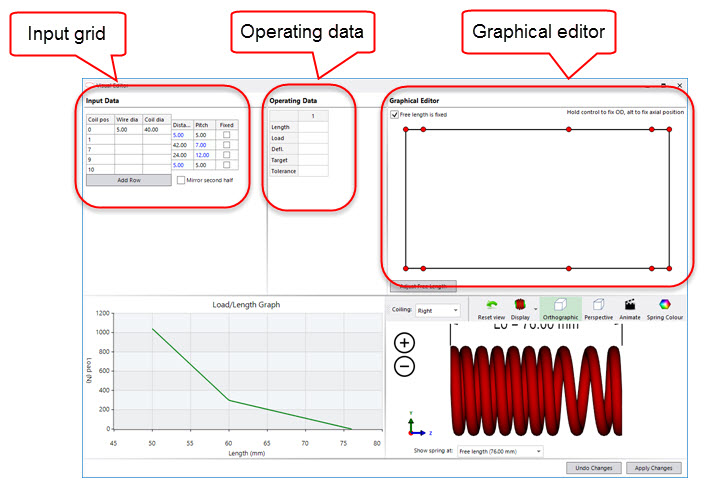

O Editor Visual está dividido em três entradas e duas saídas visuais. As entradas são a grelha de entrada, os dados operacionais e o editor gráfico.

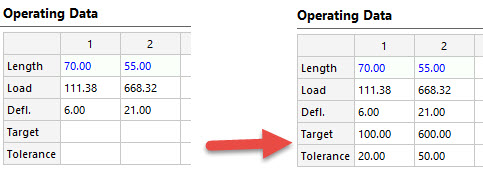

Podemos ignorar a grelha de entrada por agora, uma vez que é quase idêntica à que já vimos na janela de Validação. A grelha de dados operacionais também é semelhante às que utilizámos anteriormente, mas com uma adição: além dos valores calculados para o projeto atual, podemos introduzir valores-alvo e tolerâncias. Vamos inserir alguns valores aqui e especificar comprimentos de trabalho de 70 e 55 mm. Isto dá os valores à esquerda abaixo. Se estivermos a tentar atingir cargas de 100 +/- 20 N e 600 +/- 50 N, podemos introduzi-las como nossos valores de Alvo e Tolerância:

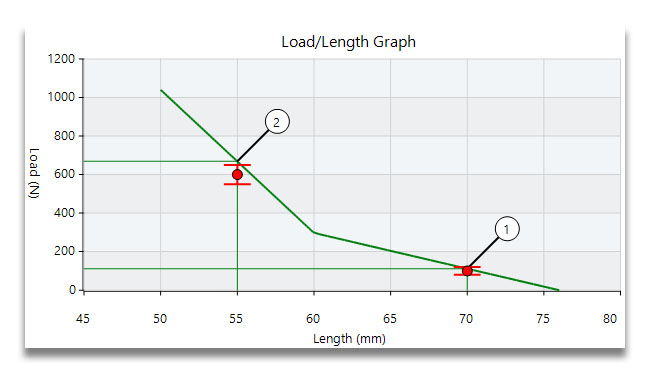

Estes são apresentados no gráfico de carga/comprimento. Pode ver-se que o primeiro não está mal, mas a segunda posição está definitivamente fora da tolerância:

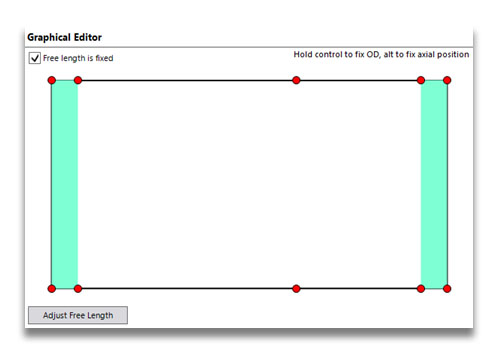

Agora vamos usar o editor gráfico para alterar a mola e tentar aproximar-nos o mais possível desses valores. Antes de fazermos quaisquer alterações, porém, precisamos de voltar à grelha de entrada. Vamos marcar as caixas de seleção superior e inferior na coluna Fixo. O que isto faz é indicar ao computador que o passo nestas duas secções não será alterado à medida que ajustamos o resto da mola. Precisamos disto para manter as nossas extremidades fechadas. Isto é mostrado no editor gráfico como sombreado nessas secções em ambas as extremidades.

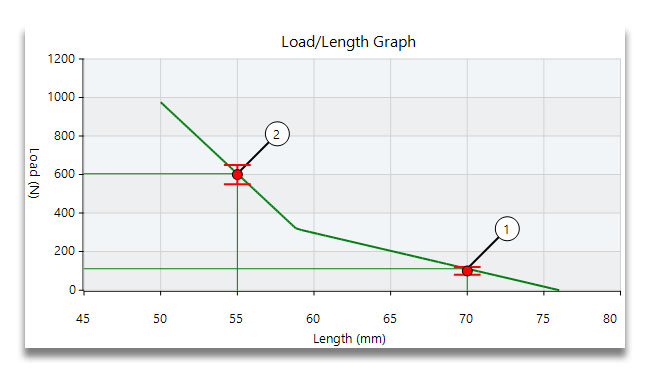

Agora estamos prontos para redesenhar a nossa mola. Arraste a alça vermelha na parte superior da mola um pouco para a direita. Ao fazê-lo, poderá ver o gráfico de carga/comprimento a mudar. Deverá ser bastante fácil alinhá-lo de forma bastante próxima do valor alvo.

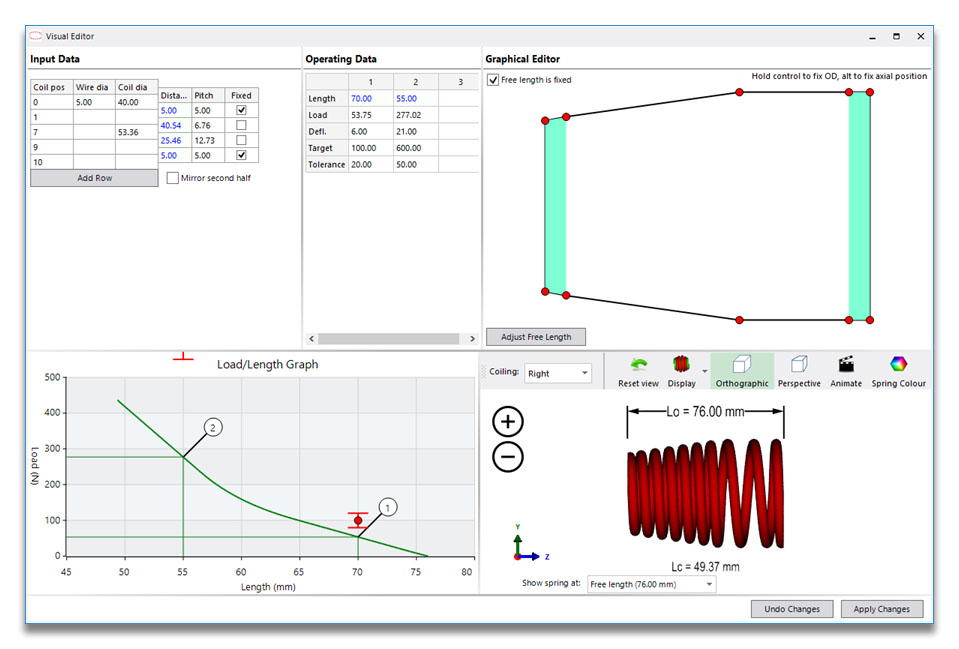

Deve ter reparado que só conseguia arrastar a alça na direção axial. Isto deve-se ao facto de não ter sido introduzido qualquer diâmetro de espira na posição de espira 7. Se introduzir aqui um valor de 40, poderá então arrastar para alterar o diâmetro exterior no centro da mola, bem como alterar o passo. Note que, a menos que introduza também um 40 na posição de espira 9, o diâmetro exterior irá expandir-se em todas as posições após aquela que arrastar:


Interferência

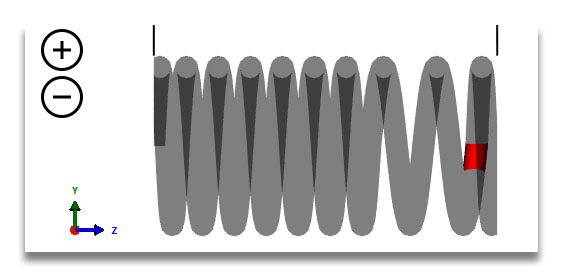

Se tentar arrastar a mola sem fixar as extremidades, aumentará o passo da espira final numa extremidade e diminuirá na outra. Dado que ambas tinham exatamente um diâmetro de fio, isto resultará imediatamente numa mola que não pode existir fisicamente. A interferência (sobreposição de duas espiras consecutivas) está destacada a vermelho, como no desenho abaixo:
