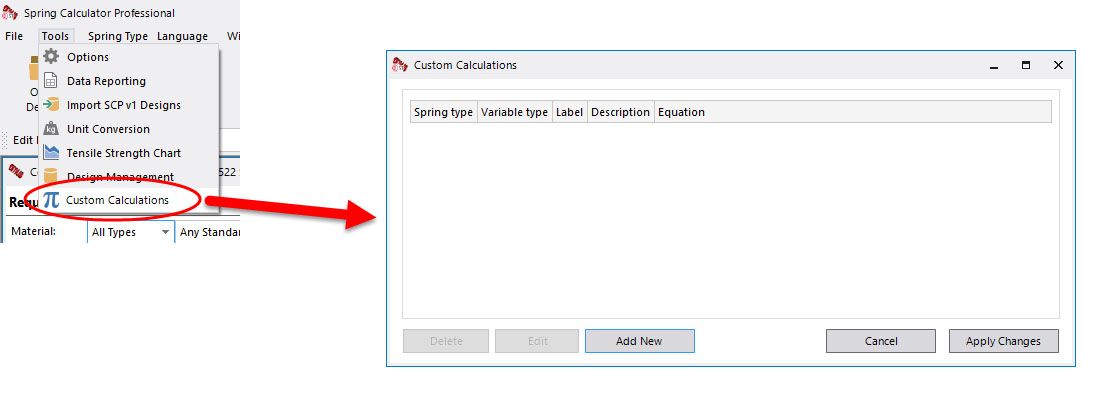

O Spring Calculator Professional inclui todos os cálculos de projeto habituais, mas poderá necessitar de outros, especialmente se tiver um conjunto de regras de projeto exigido internamente. Pode configurar facilmente os seus próprios cálculos e exibi-los no ecrã ou em impressões. Para começar, vá a Ferramentas > Cálculos Personalizados:




Neste exemplo, vamos configurar três cálculos para mostrar os diferentes fatores de correção de tensão. Clique em Adicionar Novo. Preencha os seguintes valores:


  • Tipo de mola: Compressão
  • Tipo de variável: Número (pode ser comprimento, tensão, etc. Isto é utilizado para definir as unidades, de modo a poder exibir em qualquer conjunto de unidades que desejar).
  • Rótulo: k_wahl (isto é utilizado para se referir à variável calculada em impressões ou outras variáveis).
  • Descrição: Fator de tensão (Wahl) (o nome apresentado na grelha de Dados Calculados).
  • Equação: (4 * w - 1) / (4 * w - 4) + 0,615 / w (nesta equação, w é o índice da mola). Note que não deve colocar um sinal de igual ("=") no início.

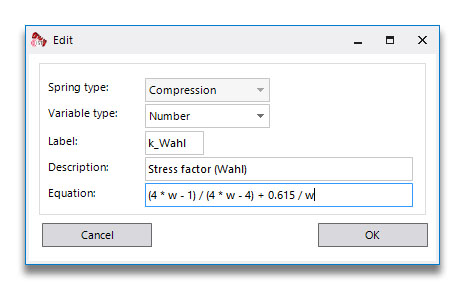

O seu ecrã deverá ter este aspeto:

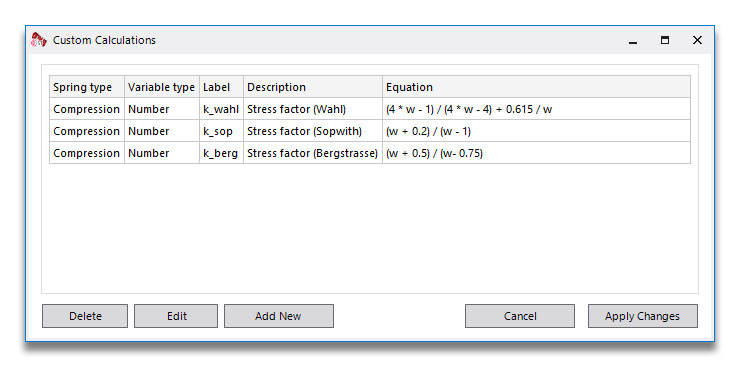

Quando clicar em OK, a nova variável personalizada é adicionada à lista. Aqui, adicionámos mais duas variáveis semelhantes para representar os três fatores de tensão diferentes:

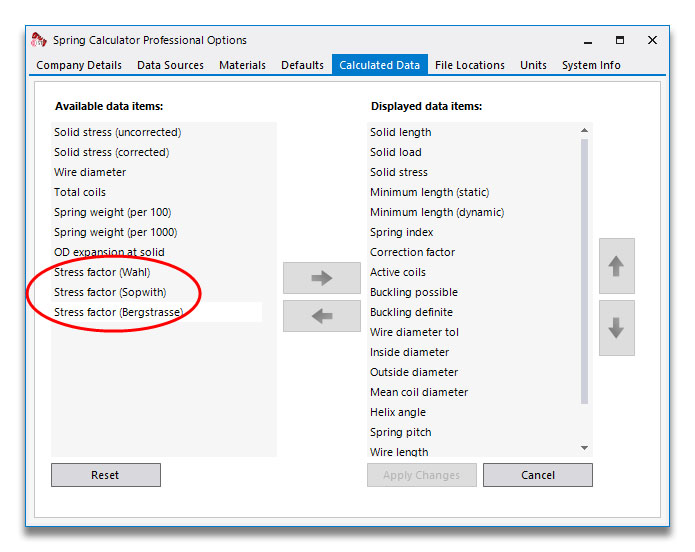

Clique em Aplicar alterações. Agora pode ir a Ferramentas > Opções > Dados calculados, e estas novas variáveis estarão prontas para serem adicionadas à grelha:

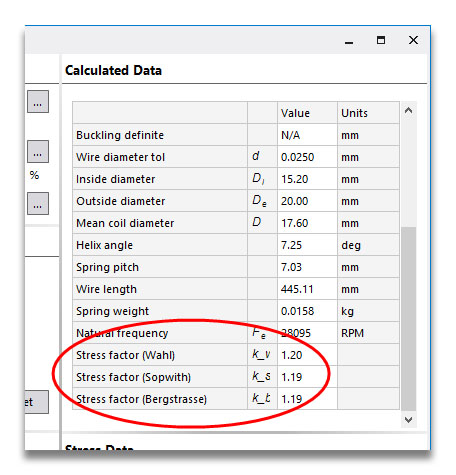

Estes números não são muito empolgantes, pois são muito semelhantes, por isso vamos ver qual é o efeito na tensão. Esta é a equação geral da tensão para tensão não corrigida e corrigida:

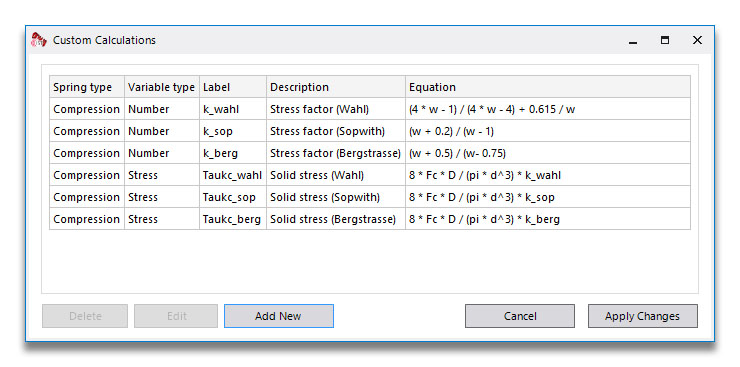

Poderíamos criar uma equação simples que multiplicasse a tensão sólida não corrigida (cuja etiqueta é Tauc) por cada um dos nossos fatores de correção, mas vamos resolver as equações completas. Note que, quando a mola é calculada, as equações são resolvidas na ordem apresentada; por isso, se quiser usar um fator para calcular outro, este deve aparecer mais acima na lista.

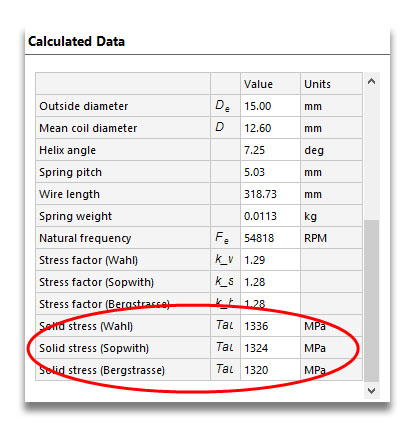

O resultado destes cálculos é apresentado aqui, e pode ver as tensões corrigidas ligeiramente diferentes:



Partilha de cálculos personalizados com outros utilizadores do SCP

Os Cálculos Personalizados são armazenados num ficheiro de texto.

O ficheiro pode ser encontrado em Documentos\IST\Spring Calculator Professional\Custom



CustomCalculations.dat armazena as informações sobre os cálculos personalizados

Customfields.dat armazena as informações dos campos personalizados


Note que, se copiar estes ficheiros para uma nova instalação do SCP, os ficheiros irão substituir quaisquer ficheiros de dados personalizados existentes.
