A janela de relatórios de dados permite-lhe consultar as suas bases de dados de projetos de molas através de uma variedade de parâmetros. Pode exportar uma lista dos projetos, traçar tendências do número de projetos que correspondem a determinados critérios ao longo do tempo e comparar a frequência de diferentes valores.


Listagem e filtragem de dados

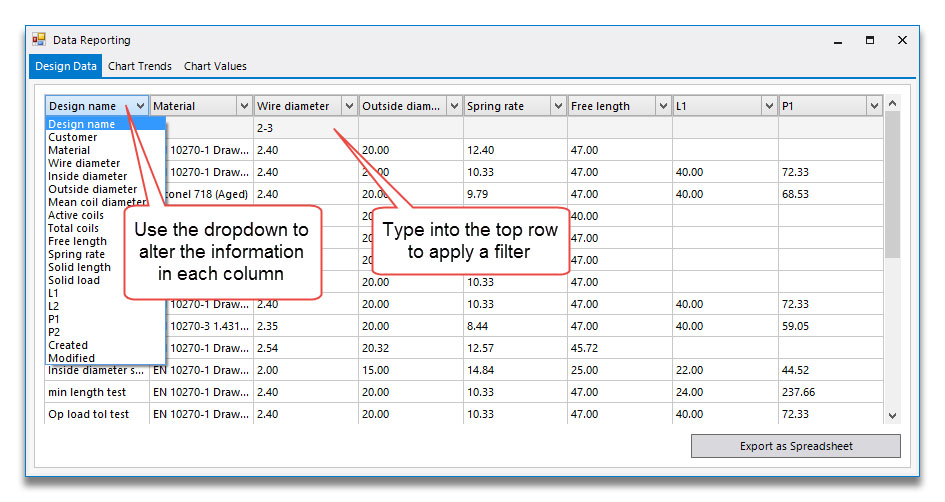

A vista inicial da janela é a seguinte. Os menus suspensos na linha superior permitem-lhe alterar os dados que está a visualizar, bem como filtrar digitando na linha abaixo.


Os filtros podem ser cadeias de pesquisa de texto ou numéricos. Alguns exemplos:


  • inside tol no campo do nome do projeto irá procurar qualquer projeto que contenha as palavras «inside» e «tol» (não é necessário que sejam correspondências de palavras inteiras).
  • < 5 no campo de diâmetro do fio irá listar todos os projetos com um tamanho de fio inferior a 5 mm.
  • <= 5 incluirá também aqueles com um tamanho de fio de 5 mm.
  • 2-3 irá listar projetos com um diâmetro de fio entre 2 e 3 mm (incluindo esses valores)

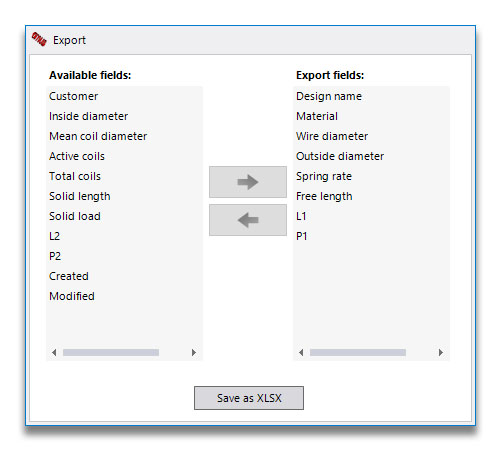

Clicar em «Exportar como folha de cálculo» permite-lhe selecionar as colunas de interesse (incluindo as que ainda não estão a ser apresentadas) e guardar num ficheiro Excel.


Tendências dos gráficos


O separador «Tendências do gráfico», na parte superior da janela, mostra como o número de projetos (que correspondem aos critérios de filtragem do primeiro separador) varia ao longo do tempo. A predefinição é «todos os projetos», mas também pode adicionar séries de gráficos com filtros adicionais. Por exemplo, o filtro geral no separador «Dados do projeto» pode limitar os dados de entrada a um ano específico, e pode optar por adicionar séries de colunas para todos os projetos e para vários outros materiais.

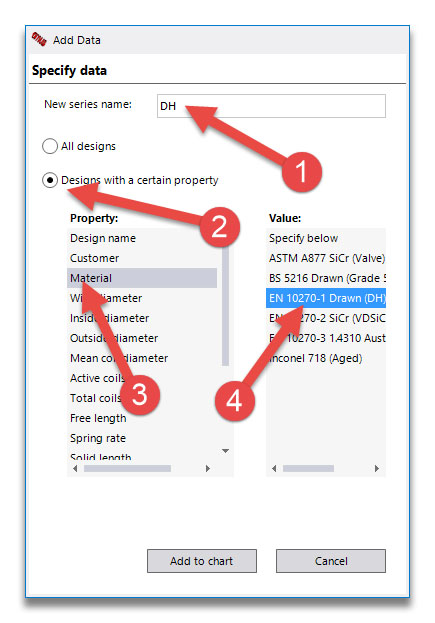

No exemplo abaixo, atribuímos à série o nome DH (1), escolhemos filtrar os dados (2), selecionámos filtrar por material (3) e escolhemos um valor específico (4):

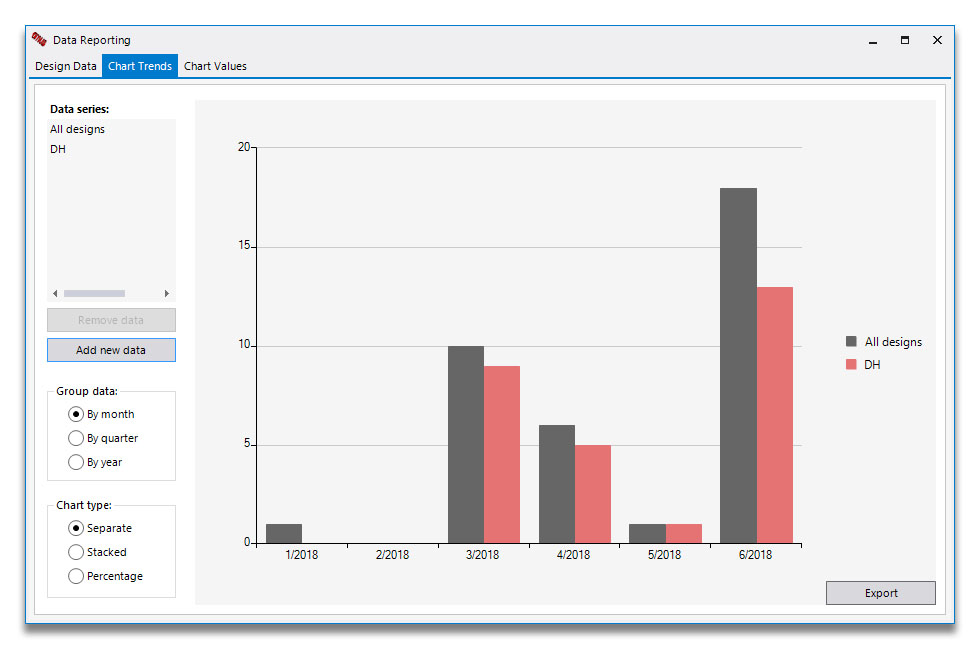

Este é o gráfico resultante:


Ao adicionar intervalos personalizados, pode criar gráficos mais complexos; por exemplo, poderia especificar três séries de diâmetros de fio, de <2, 2-5 e >5, e representá-las num gráfico empilhado que mostre as tendências trimestrais.

Frequências de gráficos

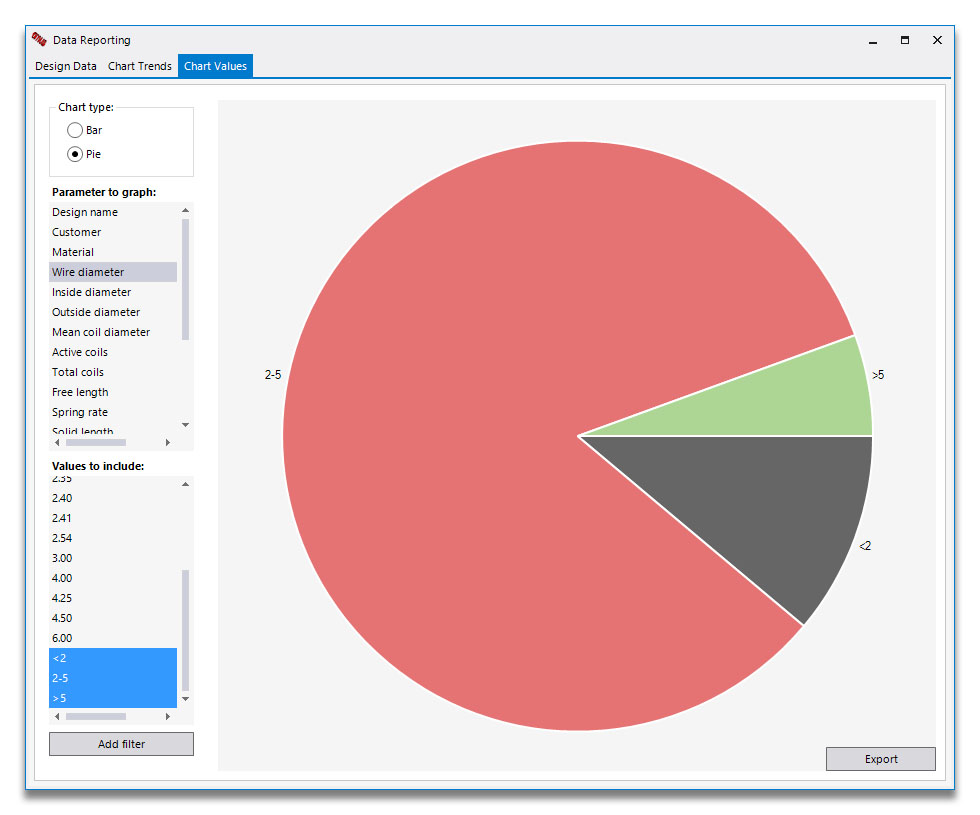

O terceiro separador nesta janela é «Valores do Gráfico». Mais uma vez, isto aplica quaisquer filtros do separador «Dados de Projeto» e permite-lhe comparar vários valores de uma propriedade específica. Assim, por exemplo, pode optar por ver quais são os materiais mais populares que utiliza ou quais os tamanhos de fio. Cada valor discreto é apresentado, pelo que poderá querer introduzir intervalos (clique em «Adicionar Filtro») conforme descrito acima:
