Este tutorial irá guiá-lo pelas etapas de conceção de uma mola de compressão de exemplo.


Uma forma alternativa de criar um projeto de mola de compressão é utilizar o Assistente de Projeto de Molas (Versão 2.5.0)

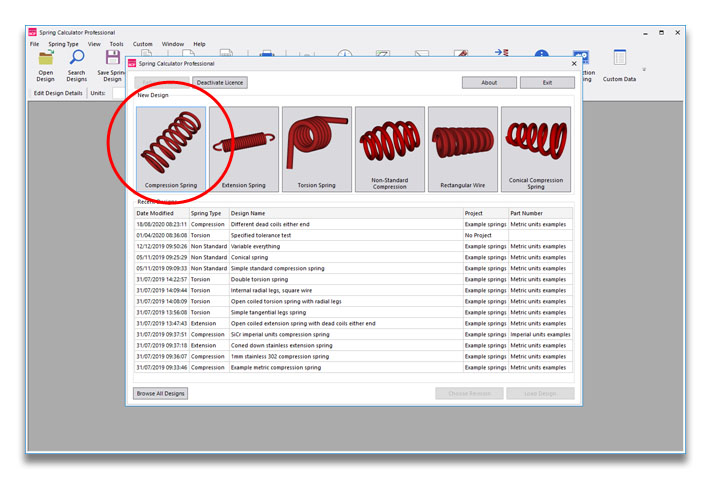

Comece por criar um novo projeto de mola de compressão:

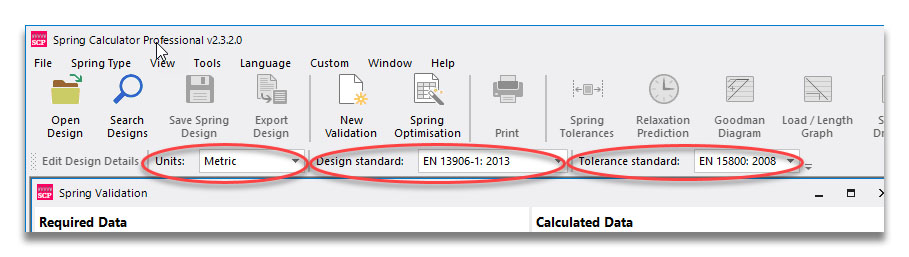

Antes de mais nada, verifique as unidades, a norma de projeto e a norma de tolerância selecionadas. As predefinições são o sistema métrico, a norma EN 13906-1 e a norma EN 15800. Se precisar de criar as suas próprias unidades para corresponder a um desenho, pode fazê-lo através de Ferramentas > Opções.

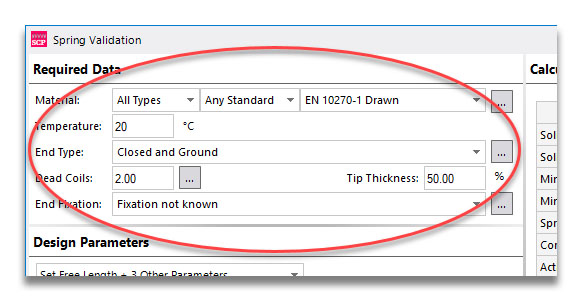

Em seguida, avançamos pelo lado esquerdo, começando pela secção Dados Necessários, que trata das entradas básicas que provavelmente já conhece antes de iniciar um projeto, tais como material, tipo de extremidade e fixação. (Por vezes, a escolha do material muda quando analisa os resultados do projeto, mas geralmente terá uma boa ideia por onde começar.) Pode deixar estes valores como estão por agora.

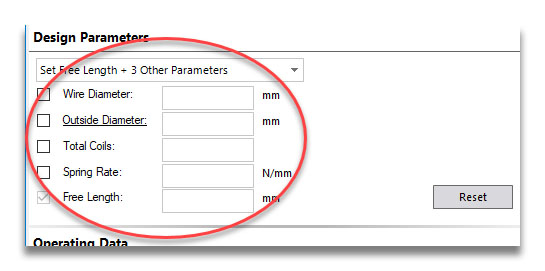

Chegamos então à região Parâmetros de Projeto. É aqui que se introduz a forma básica da mola. Começaremos por deixar a opção de projeto no menu suspenso na parte superior em “Definir Comprimento Livre + 3 Outros Parâmetros”.

Pode ver que existem 5 parâmetros, que, em conjunto, definem a mola. À esquerda, encontra-se uma coluna de caixas de seleção; estas indicam-nos quais os valores que estão especificados. Pode ver que a variável Comprimento Livre já está marcada. Isto deve-se ao facto de as outras quatro variáveis estarem relacionadas, mas o comprimento livre da mola ser independente, pelo que temos de o especificar.

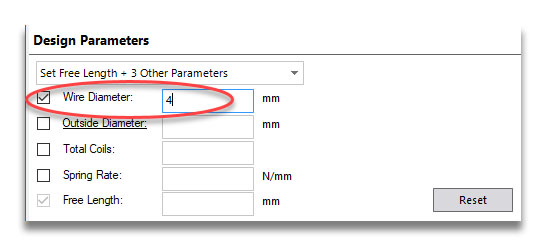

Clique na caixa de introdução de valores ao lado de Diâmetro do Fio e digite 4. Ao fazer isso, a caixa de seleção é automaticamente marcada para indicar que especificámos esta variável.

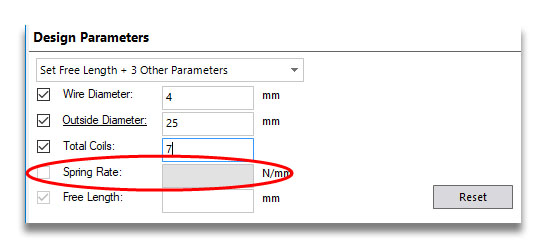

Prima Enter para descer até à caixa do diâmetro exterior. Introduza 25 para este valor (também pode especificar um diâmetro interior ou médio da espira clicando no rótulo sublinhado Diâmetro Exterior) e, em seguida, 7 para o total de espiras. Nesta altura, a caixa da rigidez da mola fica a cinzento e não pode ser editada, o mesmo acontecendo com a caixa de seleção ao lado. Isto indica que a rigidez será a variável calculada.

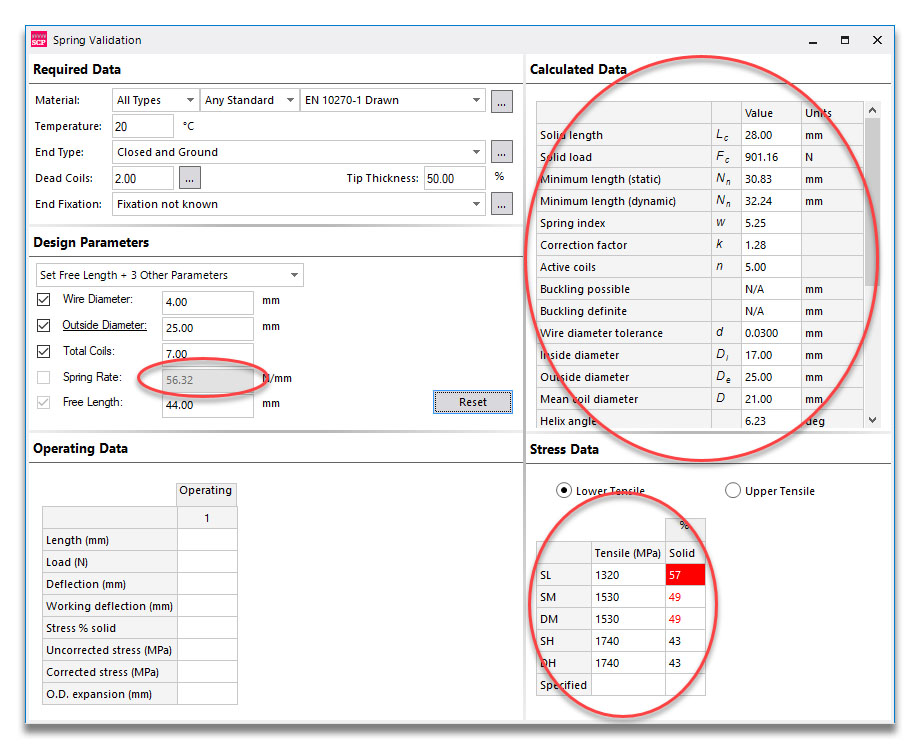

Digite 44 para o comprimento livre (e pressione Enter) e muitos números aparecerão por toda a tela. Isso ocorre porque agora temos informações suficientes para calcular a nossa mola. Não inserimos nenhum dado operacional (como a mola está sendo usada), mas ainda há muitas informações.


Em primeiro lugar, pode ver a rigidez da mola de 56,32 N/mm. Em seguida, no lado direito, temos as áreas Dados Calculados e Dados de Tensão. Os Dados Calculados são informações gerais sobre a mola nas suas posições livre (passo, peso, etc.) e compacta (comprimento compacto e carga). Pode personalizar totalmente o que é apresentado nesta grelha em Ferramentas > Opções > Dados Calculados.


Se olharmos para a grelha Dados de Tensão, podemos ver que existem 5 classes para o material escolhido (aço carbono trefilado EN 10270-1), que são SL, SM, DM, SH e DH. Alguns materiais terão uma única classe (por exemplo, ASTM A228), outros várias. A resistência à tração de cada um é apresentada ao lado do nome. A última coluna é a tensão em estado sólido, expressa como percentagem da resistência à tração. Assim, à medida que a resistência aumenta, o valor da % de tração diminui.

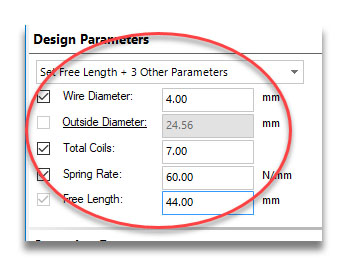

Voltemos aos Parâmetros de Projeto e ajustemos ligeiramente o nosso projeto. Se desmarcar a caixa de seleção ao lado de Diâmetro Externo, esta torna-se a variável calculada e podemos agora especificar a rigidez da mola. Altere o valor de 56,32 para 60 e verá que o diâmetro externo muda para 24,56 mm.

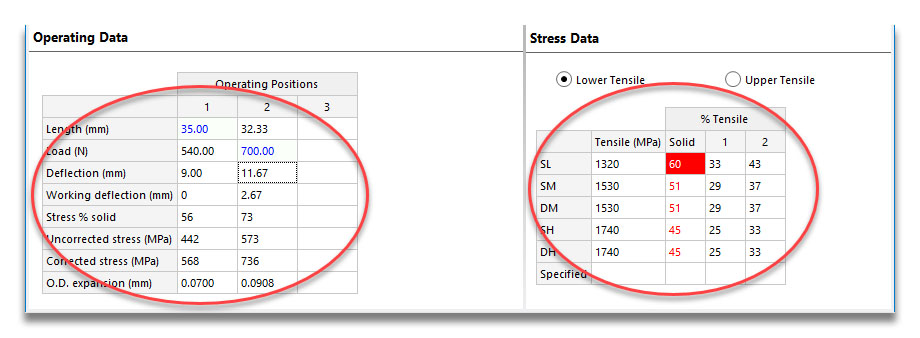

Agora vamos introduzir alguns dados operacionais. Clique na coluna intitulada 1 ao lado do rótulo Comprimento e digite 35 (depois prima Enter). Isto calcula vários parâmetros para um comprimento de trabalho de L1 = 35 mm e também cria uma coluna em branco para a posição 2. Introduza 700 nesta coluna na linha Carga, para F2 = 700 N. Também pode introduzir uma deflexão (a partir da posição livre) ou uma deflexão de trabalho (relativa a L1).


Isto também preenche a grelha de Dados de Tensão, um dos resultados mais importantes. Para além da tensão sólida, temos agora valores de % de Tração para as duas posições de trabalho (para o grau DH, por exemplo, 25% em L1 e 33% em L2).
