Se adicionar um desenho de mola ao seu relatório, o botão Avançado fica disponível e tem mais opções que pode personalizar.


Ângulo de visualização

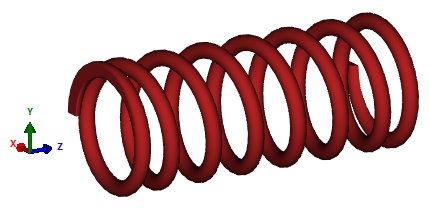

Existem aqui três propriedades, melhor descritas em termos dos eixos X/Y/Z:

  • A orientação descreve a rotação da mola em torno do eixo Y - quer a observe de lado, quer de qualquer uma das extremidades. O valor predefinido é 90. Um valor de 0 mostrará a mola vista da extremidade «direita», e um valor de 180 da extremidade «esquerda».
  • A atitude descreve a rotação em torno do eixo Z (o centro da mola). O valor padrão é 0. Isto pode ser útil se quiser ver a espiral da extremidade claramente a partir da posição lateral.
  • Inclinação descreve a rotação em torno do eixo X. O valor padrão é 0. Um valor de 90 mostrará a mola na vertical.

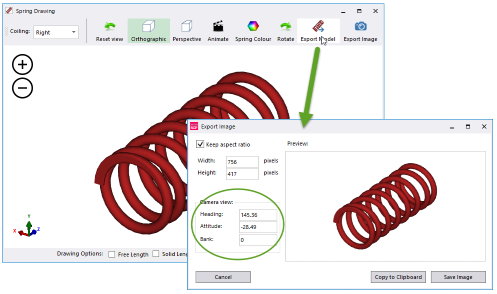

Pode encontrar estes valores para uma posição arbitrária abrindo a janela «Exportar Imagem»:



Rótulos de dimensão


Pode optar por incluir várias etiquetas que descrevem a geometria da mola (tais como comprimento livre, comprimento sólido, etc.).
