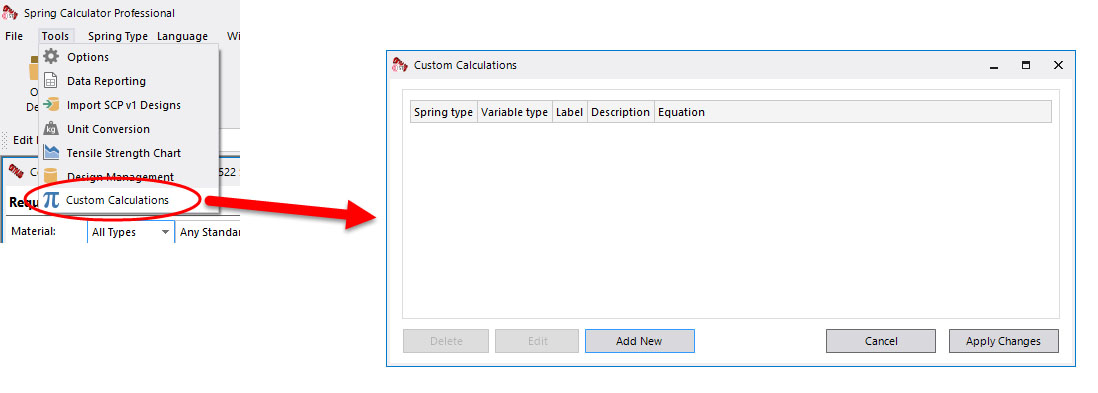

Spring Calculator Professional에는 일반적인 모든 설계 계산 기능이 포함되어 있지만, 특히 내부적으로 정해진 설계 규칙이 있는 경우 다른 계산이 필요할 수 있습니다. 사용자 정의 계산을 쉽게 설정하여 화면이나 출력물에 표시할 수 있습니다. 시작하려면 도구 > 사용자 정의 계산으로 이동하십시오:




이 예제에서는 다양한 응력 보정 계수를 표시하기 위해 세 가지 계산을 설정해 보겠습니다. '새로 추가'를 클릭하십시오. 다음 값을 입력하십시오:


  • 스프링 유형: 압축
  • 변수 유형: 숫자(길이, 응력 등일 수 있음. 원하는 단위 세트로 표시할 수 있도록 단위를 정의하는 데 사용됨).
  • 라벨: k_wahl (이 값은 출력물이나 다른 변수에서 계산된 변수를 참조하는 데 사용됩니다).
  • 설명: 응력 계수 (Wahl) (계산된 데이터 그리드에 표시되는 이름).
  • 방정식: (4 * w - 1) / (4 * w - 4) + 0.615 / w (이 방정식에서 w는 스프링 지수입니다). 시작 부분에 등호("=")를 넣지 말아야 한다는 점에 유의하십시오.

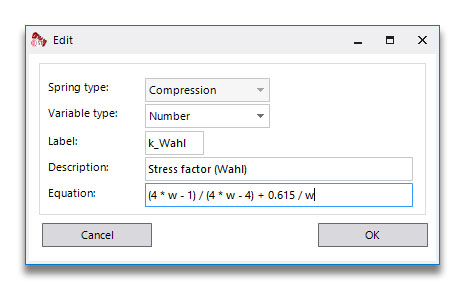

화면은 다음과 같이 표시됩니다:

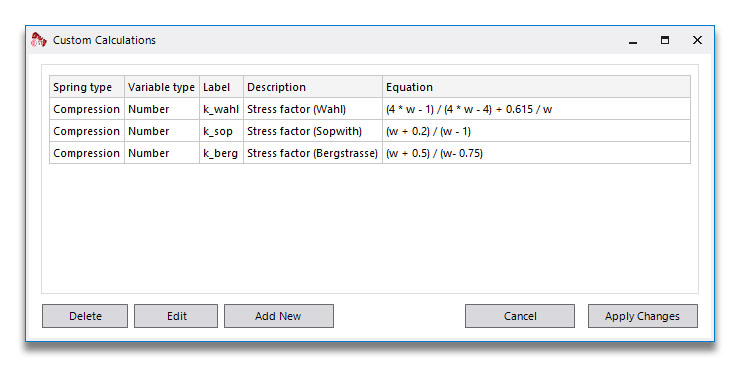

'확인'을 클릭하면 새로운 사용자 정의 변수가 목록에 추가됩니다. 여기서는 세 가지 다른 응력 계수를 나타내기 위해 두 개의 유사한 변수를 더 추가했습니다:

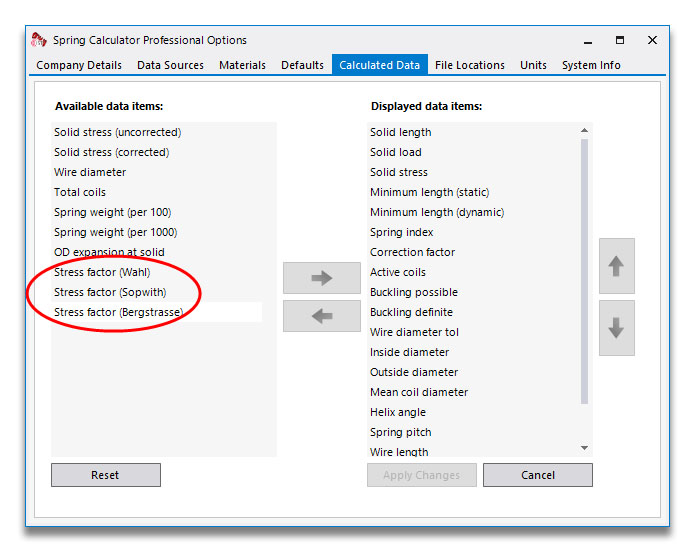

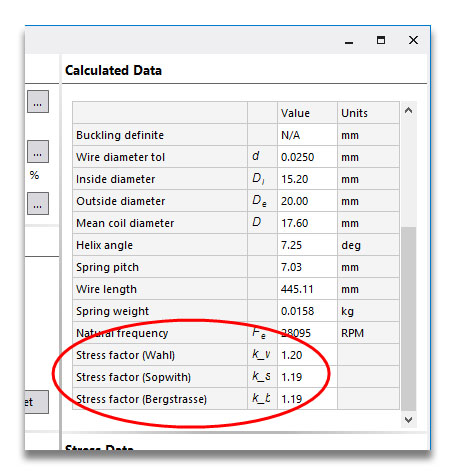

'변경 사항 적용'을 클릭하십시오. 이제 '도구 > 옵션 > 계산된 데이터'로 이동하면, 이 새로운 변수들을 그리드에 추가할 수 있습니다:



이 수치들은 서로 매우 유사하여 그다지 흥미롭지 않으므로, 응력에 어떤 영향을 미치는지 살펴보겠습니다. 다음은 보정되지 않은 응력과 보정된 응력에 대한 일반적인 응력 방정식입니다:

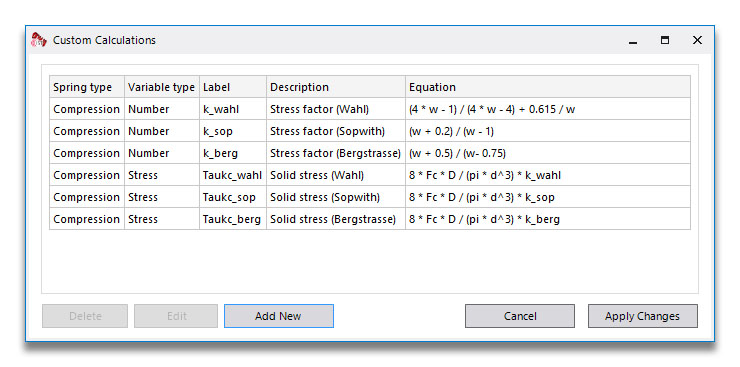

보정되지 않은 체적 응력(라벨이 Tauc인)에 각 보정 계수를 곱하는 간단한 방정식을 도출할 수도 있지만, 전체 방정식을 직접 계산해 봅시다. 스프링이 계산될 때 방정식은 표시된 순서대로 계산되므로, 한 계수를 사용하여 다른 계수를 계산하려면 해당 계수가 목록에서 더 상단에 위치해야 합니다.

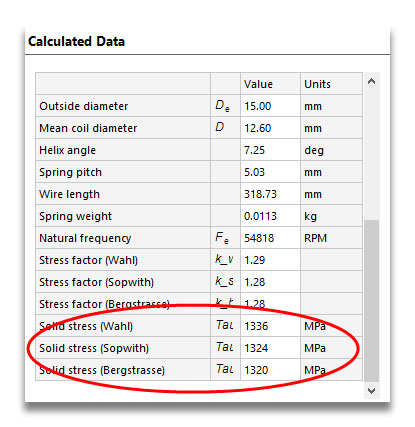

이러한 계산 결과는 여기에 표시되어 있으며, 미묘하게 다른 보정 응력을 확인할 수 있습니다:



다른 SCP 사용자와 사용자 정의 계산 공유하기

사용자 정의 계산은 텍스트 파일에 저장됩니다.

이 파일은 Documents\IST\Spring Calculator Professional\Custom



CustomCalculations.dat 파일에는 사용자 정의 계산에 대한 정보가 저장됩니다

Customfields.dat 파일에는 사용자 정의 필드 정보가 저장됩니다


이 파일들을 새로운 SCP 설치 폴더로 복사할 경우, 기존 사용자 정의 데이터 파일이 덮어쓰어질 수 있으니 주의하십시오.
