보고서에 스프링 도형을 추가하면 [고급] 버튼이 활성화되어 더 많은 옵션을 사용자 정의할 수 있습니다.


시야각

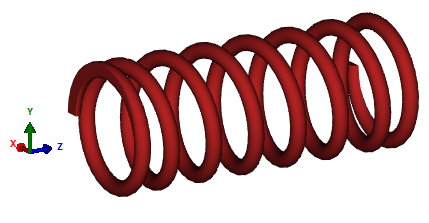

여기에는 세 가지 속성이 있으며, X/Y/Z 축을 기준으로 설명하는 것이 가장 적합합니다:

  • 방향(Heading)은 Y축을 중심으로 한 스프링의 회전을 나타내며, 측면에서 보는지 양쪽 끝에서 보는지 여부를 결정합니다. 기본값은 90입니다. 값을 0으로 설정하면 "오른쪽" 끝에서 본 스프링이 표시되고, 180으로 설정하면 "왼쪽" 끝에서 본 스프링이 표시됩니다.
  • Attitude는 Z축(스프링의 중심)을 중심으로 한 회전을 나타냅니다. 기본값은 0입니다. 이 설정은 측면에서 끝 코일을 선명하게 보고 싶을 때 유용합니다.
  • Bank는 X축을 중심으로 한 회전을 나타냅니다. 기본값은 0입니다. 값을 90으로 설정하면 스프링이 수직으로 표시됩니다.

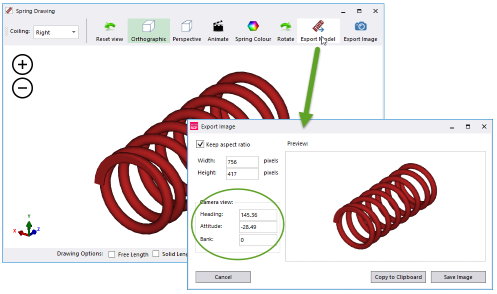

"이미지 내보내기" 창을 열면 임의의 위치에 대한 이러한 값을 확인할 수 있습니다:



치수 라벨


스프링 형상을 설명하는 다양한 레이블(자유 길이, 실심 길이 등)을 포함하도록 선택할 수 있습니다.
