'사용자 정의 설계 표준' 창에서 '경고 추가' 버튼을 클릭합니다.


와이어 직경이 1mm 미만이면 쇼트 피닝을 수행할 수 없다는 내용을 알리는 간단한 경고를 만들어 보겠습니다.


  • 수준은 "경고"로 둡니다.
  • 설명란에 "샷 피닝에 너무 얇습니다!"라고 입력합니다.
  • 조건 옆에는 "d < 1"을 입력합니다.
  • 변수 목록에서 '와이어 직경'을 찾아 선택합니다.

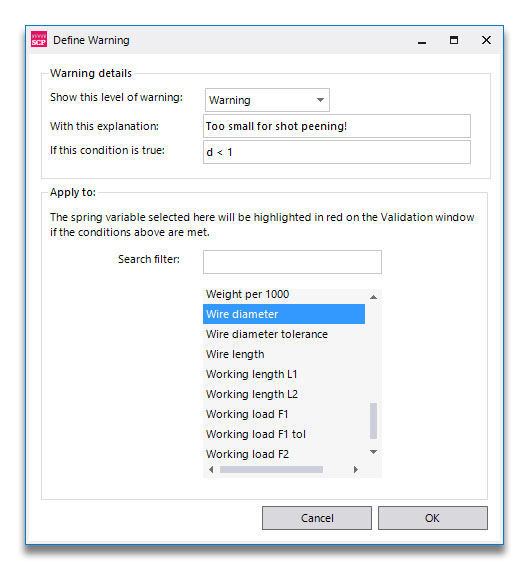

창은 다음과 같이 표시됩니다:

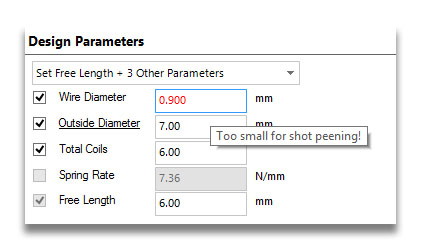

'확인'을 클릭하십시오. 이제 와이어 직경이 1mm 미만인 스프링을 설계하면 와이어 직경이 빨간색으로 표시됩니다. 참고: 유효성 검사 창으로 돌아갈 때 방금 편집한 표준을 선택하는 것을 잊지 마십시오!



사용자 정의 경고를 작성할 때는 사용자 정의 계산에서 사용된 것과 동일한 기호 목록을 참조하십시오.
