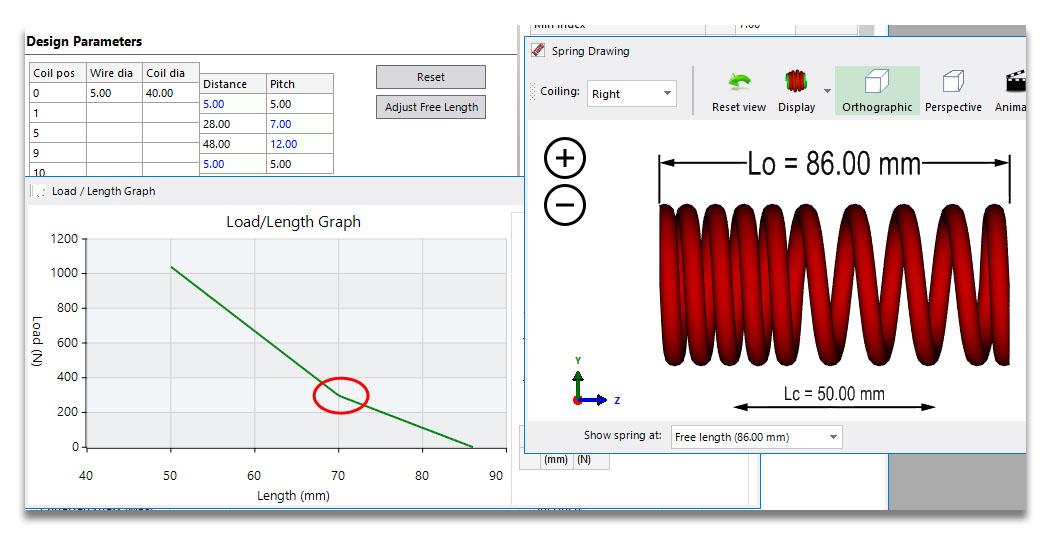

L'Editor visivo è progettato per aiutarti a modificare il tuo progetto di molla esistente per ottenere i risultati di cui hai bisogno. Inizieremo con la semplice molla a doppia rigidità della sezione precedente:



Supponiamo di avere il filo e i diametri esterni corretti, oltre alla giusta suddivisione delle spire per ottenere le rigidità prima e dopo la transizione, ma non stiamo raggiungendo i carichi corretti alle diverse lunghezze. Clicca sul pulsante Visual Editor sulla barra degli strumenti e passeremo alla modalità interattiva.

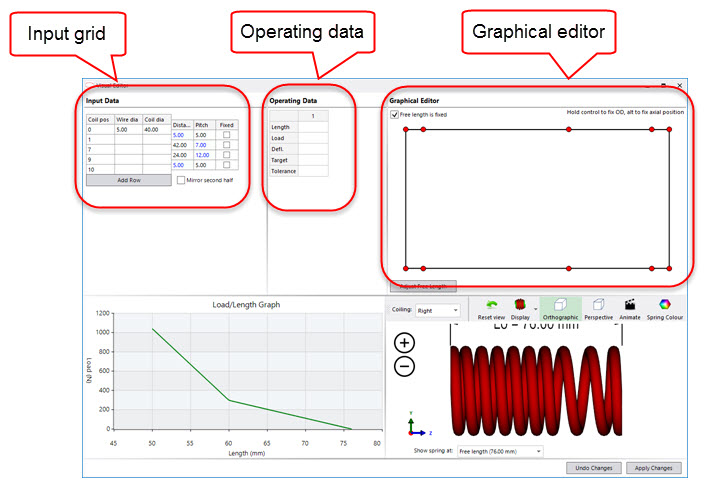

L'Editor visivo è suddiviso in tre input e due output visivi. Gli input sono la griglia di input, i dati operativi e l'editor grafico.

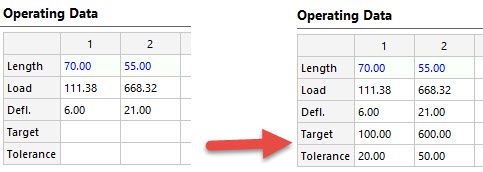

Per ora possiamo ignorare la griglia di input, poiché è quasi identica a quella che abbiamo già visto nella finestra di convalida. Anche la griglia dei dati operativi è simile a quelle che abbiamo usato in precedenza, ma con un'aggiunta: oltre ai valori calcolati per il progetto attuale, possiamo inserire valori target e tolleranze. Inseriamo alcuni valori qui e specifichiamo lunghezze di lavoro di 70 e 55 mm. Questo ci dà i valori in basso a sinistra. Se stiamo cercando di raggiungere carichi di 100 +/- 20 N e 600 +/- 50 N, possiamo inserirli come nostri valori di Target e Tolleranza:

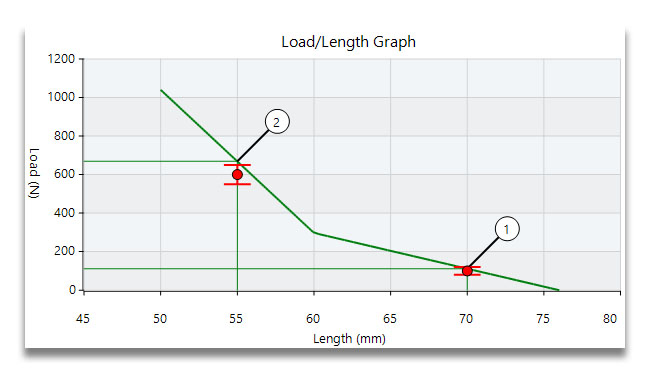

Questi sono mostrati sul grafico carico/lunghezza. Si può notare che il primo non è male, ma la seconda posizione è decisamente fuori tolleranza:

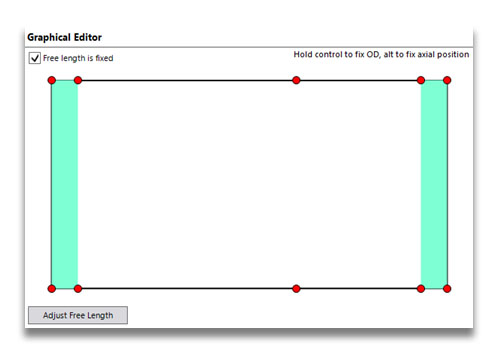

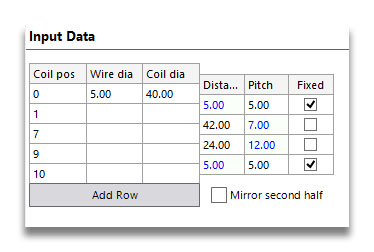

Ora useremo l'editor grafico per modificare la molla e cercare di avvicinarci il più possibile a quei valori. Prima di apportare qualsiasi modifica, però, dobbiamo tornare alla griglia di input. Spunteremo le caselle di controllo in alto e in basso nella colonna Fisso. Questo serve a dire al computer che il passo in queste due sezioni non verrà modificato mentre regoliamo il resto della molla. Questo è necessario per mantenere le estremità chiuse. Nell'editor grafico ciò è indicato dall'ombreggiatura di quelle sezioni alle due estremità.

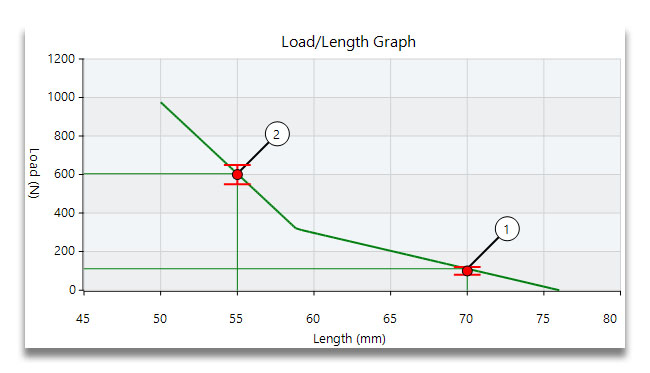

Ora siamo pronti a riprogettare la nostra molla. Trascina leggermente verso destra la maniglia rossa nella parte superiore della molla. Mentre lo fai, puoi vedere il grafico carico/lunghezza cambiare. Dovrebbe essere abbastanza facile allinearlo abbastanza da vicino al valore target.

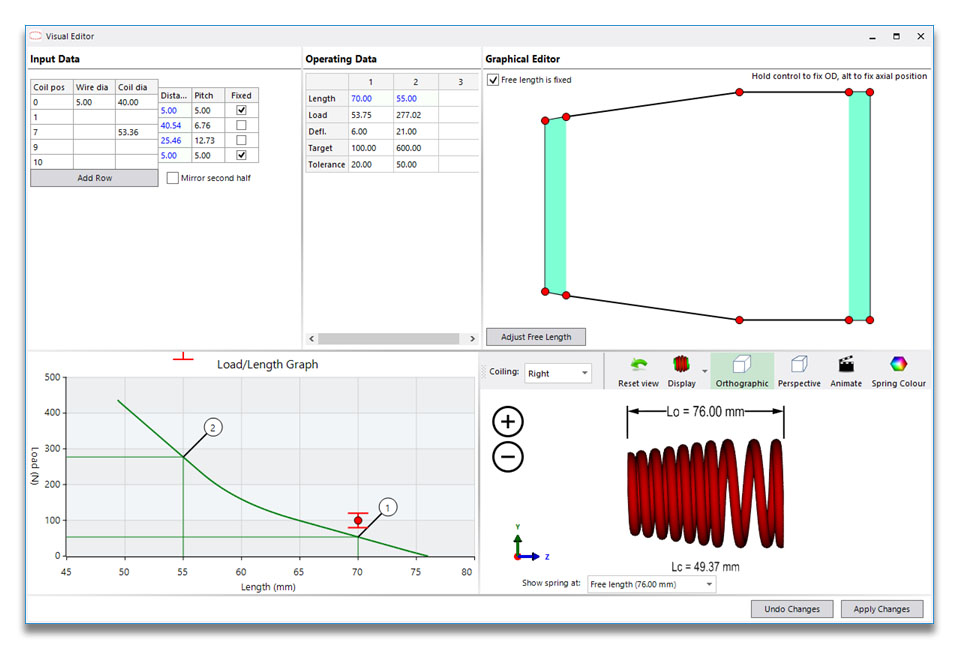

Avrete notato che è possibile trascinare la maniglia solo in direzione assiale. Questo perché non è stato inserito alcun diametro della spira nella posizione 7. Se inserite qui un valore di 40, potrete trascinare per modificare il diametro esterno al centro della molla, oltre ad alterarne il passo. Notate che, a meno che non inseriate un 40 anche nella posizione 9, il diametro esterno si espanderà in tutte le posizioni successive a quella in cui trascinate:


Interferenza

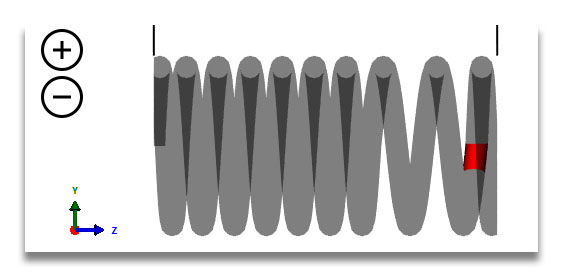

Se si prova a trascinare la molla senza fissarne le estremità, si aumenterà il passo delle spire terminali a un'estremità e lo si diminuirà all'altra. Dato che entrambi erano esattamente pari al diametro del filo, si otterrà immediatamente una molla che non può fisicamente esistere. L'interferenza (sovrapposizione di due spire consecutive) è evidenziata in rosso come nel disegno sottostante:
