Utilizzo della finestra di convalida
Utilizzo della finestra di convalida
La finestra di convalida è il punto centrale della progettazione della molla. Può essere utilizzata sia per inserire le dimensioni della molla e visualizzare i risultati (il nostro primissimo software era venduto come "programma di verifica"), sia per utilizzare i requisiti dell'applicazione come supporto alla progettazione della molla.
Informazioni di base

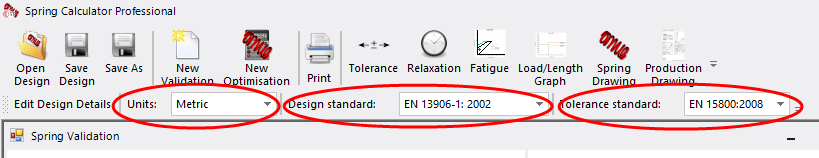

Prima di iniziare la progettazione, è necessario considerare le unità di misura utilizzate, lo standard di progettazione (calcolo) e lo standard di tolleranza. Questi sono visualizzati sulla barra degli strumenti della finestra principale:
Sezioni della finestra di convalida
La finestra è suddivisa in due aree principali: gli input sul lato sinistro e gli output sul lato destro. Ciascuna di queste è descritta in modo più dettagliato nella propria sezione.
- I dati richiesti riguardano le proprietà fondamentali della molla che probabilmente si conoscono (o di cui si ha almeno un'idea) prima di iniziare il lavoro.
- I parametri di progettazione sono gli input dimensionali per la progettazione stessa.
- I dati operativi calcolano i carichi di lavoro, le lunghezze, le sollecitazioni, ecc.
- I dati calcolati mostrano varie informazioni utili sulla molla stessa (che non dipendono dalle posizioni di lavoro esatte).
- I dati sulle sollecitazioni indicano se la molla è sicura o meno in ciascuna posizione di lavoro, per ogni tipo di materiale nella norma sui materiali attualmente selezionata.
