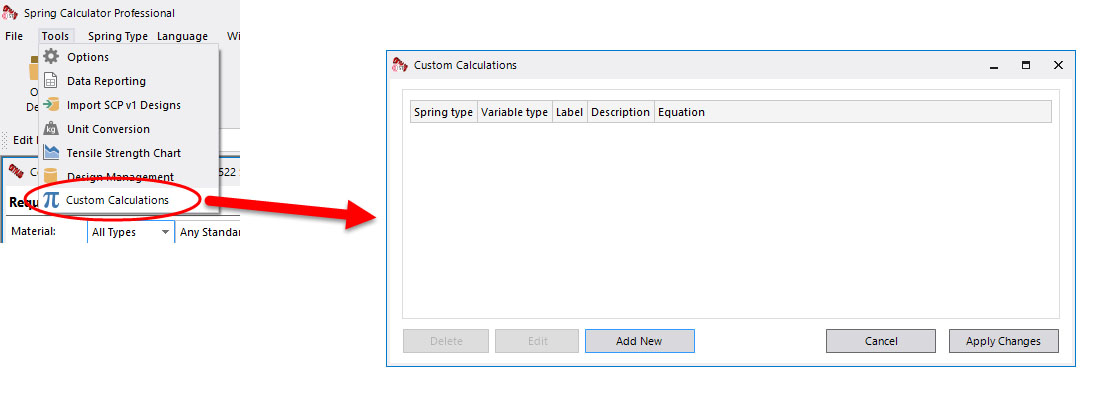

Spring Calculator Professional include tutti i consueti calcoli di progettazione, ma potresti aver bisogno di altri, specialmente se disponi di una serie di regole di progettazione imposte internamente. Puoi facilmente impostare i tuoi calcoli e visualizzarli sullo schermo o sulle stampe. Per iniziare, vai su Strumenti > Calcoli personalizzati:




In questo esempio, imposteremo tre calcoli per mostrare i diversi fattori di correzione delle sollecitazioni. Fare clic su Aggiungi nuovo. Inserire i seguenti valori:


  • Tipo di molla: Compressione
  • Tipo di variabile: Numero (potrebbe essere lunghezza, sollecitazione, ecc. Viene utilizzato per definire le unità in modo da poter visualizzare qualsiasi set di unità desiderato).
  • Etichetta: k_wahl (viene utilizzata per fare riferimento alla variabile calcolata sulle stampe o ad altre variabili).
  • Descrizione: Fattore di sollecitazione (Wahl) (il nome visualizzato nella griglia Dati calcolati).
  • Equazione: (4 * w - 1) / (4 * w - 4) + 0,615 / w (in questa equazione, w è l'indice della molla). Si noti che non si deve inserire il segno di uguale ("=") all'inizio.

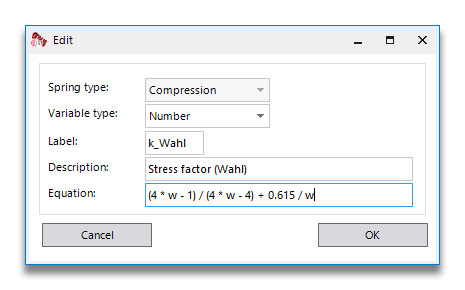

Lo schermo dovrebbe apparire così:

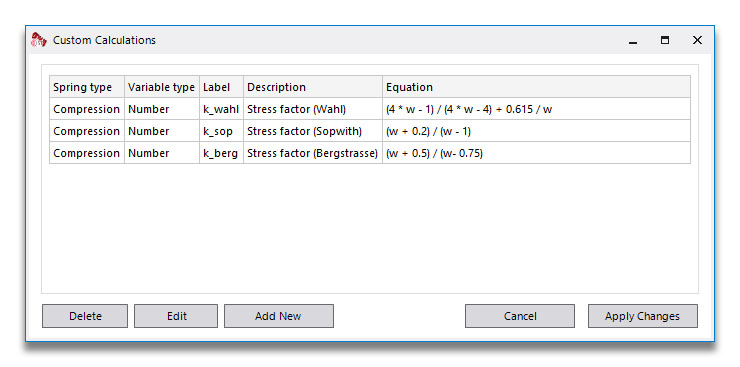

Quando si fa clic su OK, la nuova variabile personalizzata viene aggiunta all'elenco. Qui abbiamo aggiunto altre due variabili simili per rappresentare i tre diversi fattori di sollecitazione:

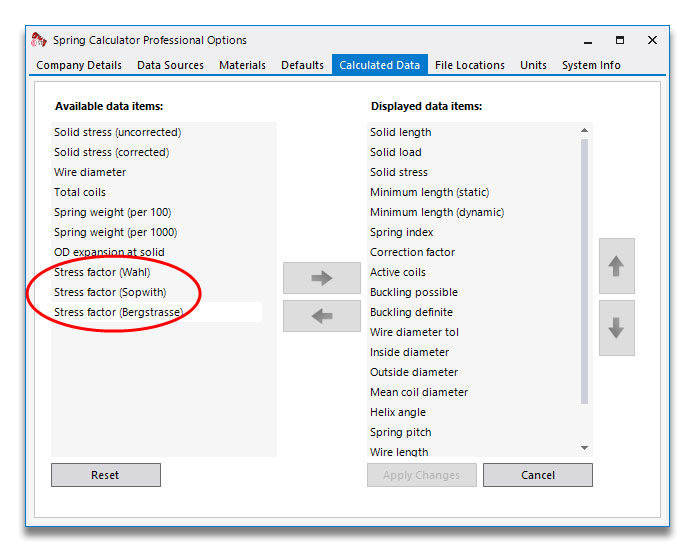

Fare clic su Applica modifiche. Ora è possibile andare su Strumenti > Opzioni > Dati calcolati e queste nuove variabili saranno pronte per essere aggiunte alla griglia:

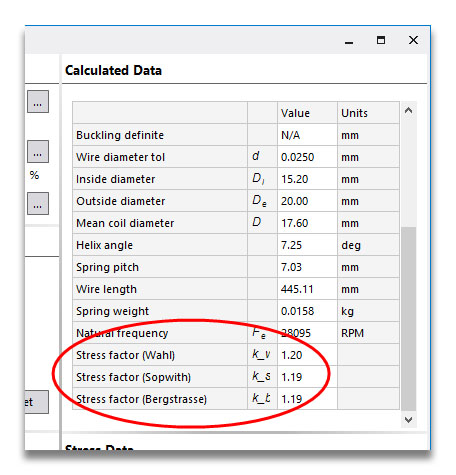

Questi non sono numeri molto interessanti, poiché sono molto simili, quindi vediamo qual è l'effetto sulla sollecitazione. Questa è l'equazione generale della sollecitazione per la sollecitazione non corretta e corretta:

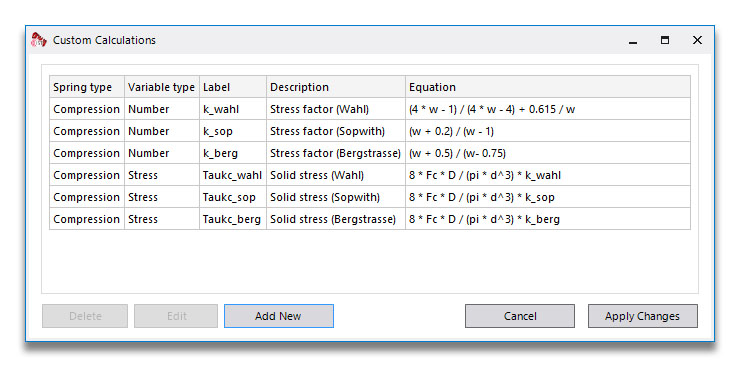

Potremmo elaborare una semplice equazione che moltiplichi la sollecitazione del solido non corretta (la cui etichetta è Tauc) per ciascuno dei nostri fattori di correzione, ma calcoliamo le equazioni complete. Si noti che quando si calcola la molla, le equazioni vengono elaborate nell'ordine mostrato, quindi se si desidera utilizzare un fattore per calcolarne un altro, questo deve apparire più in alto nell'elenco.

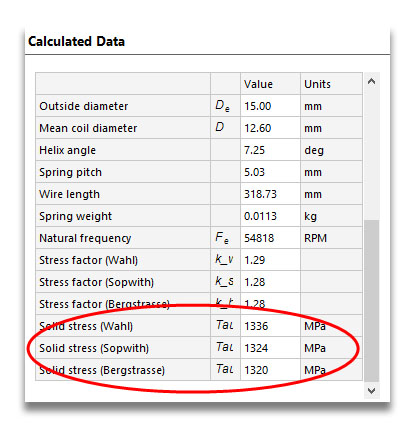

Il risultato di questi calcoli è mostrato qui, e potete vedere le sollecitazioni corrette leggermente diverse:



Condivisione dei calcoli personalizzati con altri utenti SCP

I calcoli personalizzati sono memorizzati in un file di testo.

Il file si trova in Documents\IST\Spring Calculator Professional\Custom



CustomCalculations.dat memorizza le informazioni sui calcoli personalizzati

Customfields.dat memorizza le informazioni sui campi personalizzati


Si noti che se si copiano questi file in una nuova installazione di SCP, essi sovrascriveranno eventuali file di dati personalizzati esistenti.
