La finestra di reportistica dei dati consente di interrogare i database dei progetti di molle in base a una varietà di parametri. È possibile esportare un elenco dei progetti, tracciare l'andamento nel tempo del numero di progetti che soddisfano determinati criteri e confrontare la frequenza dei diversi valori.


Elenco e filtraggio dei dati

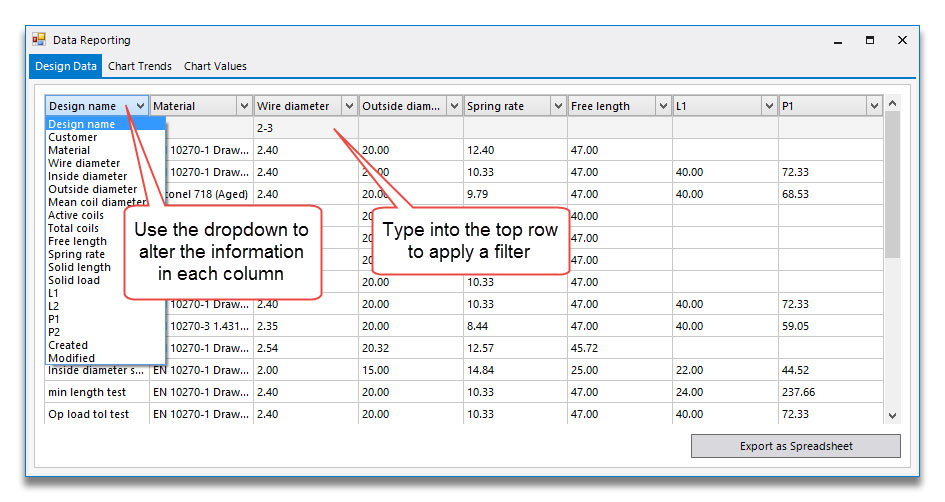

La visualizzazione iniziale della finestra è quella riportata di seguito. I menu a tendina nella riga superiore consentono di modificare i dati visualizzati, nonché di applicare filtri digitando nella riga sottostante.


I filtri possono essere stringhe di ricerca testuali o numeriche. Alcuni esempi:


  • inside tol nel campo del nome del progetto cercherà qualsiasi progetto che contenga entrambe le parole "inside" e "tol" (non è necessario che le parole corrispondano per intero).
  • < 5 nel campo del diametro del filo elencherà tutti i progetti con un diametro del filo inferiore a 5 mm.
  • <= 5 includerà anche quelli con un diametro del filo di 5 mm.
  • 2-3 elencherà i progetti con un diametro del filo compreso tra 2 e 3 mm (compresi questi valori)

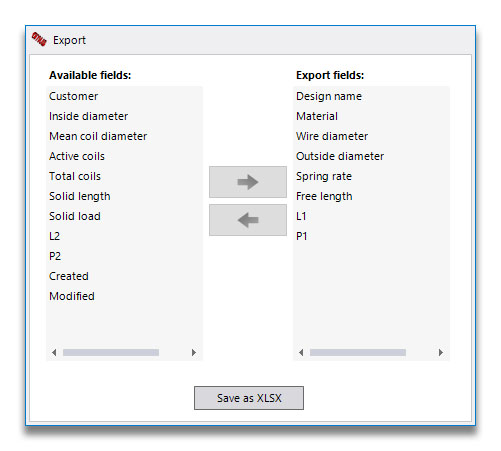

Cliccando su "Esporta come foglio di calcolo" è possibile selezionare le colonne di interesse (comprese quelle non ancora visualizzate) e salvarle in un file Excel.


Andamento dei grafici


La scheda "Grafici delle tendenze" nella parte superiore della finestra mostra come varia nel tempo il numero di progetti (che soddisfano i criteri di filtro della prima scheda). L'impostazione predefinita è "Tutti i progetti", ma è possibile aggiungere serie di grafici con filtri aggiuntivi. Ad esempio, il filtro generale nella scheda "Dati di progetto" potrebbe limitare i dati di input a un anno specifico, e si potrebbe scegliere di aggiungere serie di colonne per tutti i progetti e per quelli di diversi altri materiali.

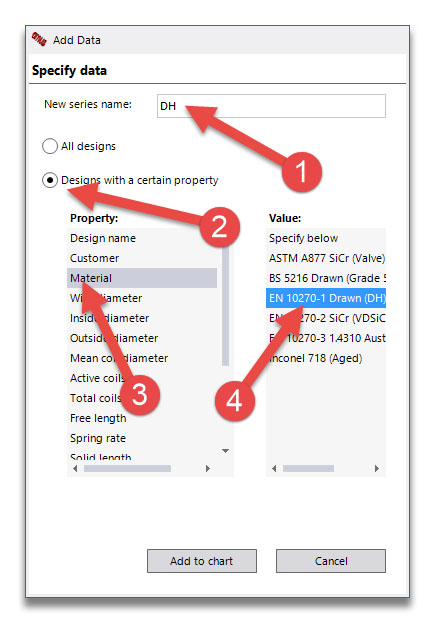

Nell'esempio seguente, abbiamo assegnato alla serie il nome DH (1), scelto di filtrare i dati (2), selezionato di filtrare per materiale (3) e scelto un valore specifico (4):

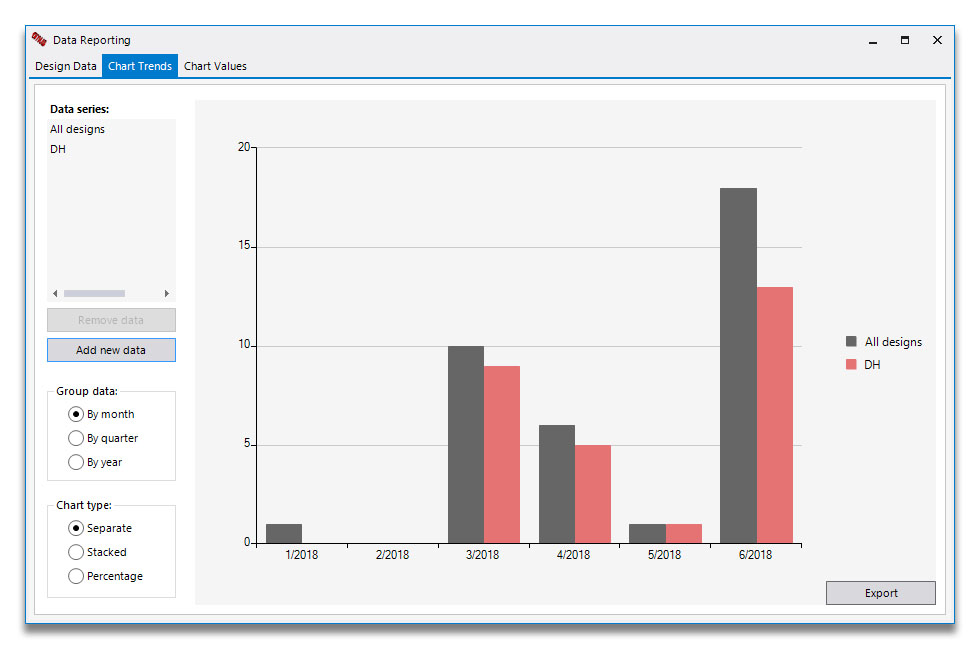

Questo è il grafico risultante:


Aggiungendo intervalli personalizzati è possibile creare grafici più complessi; ad esempio, si potrebbero specificare tre serie di diametri del filo, <2, 2-5 e >5, e tracciarle come un grafico a colonne sovrapposte che mostra le tendenze trimestrali.

Frequenze dei grafici

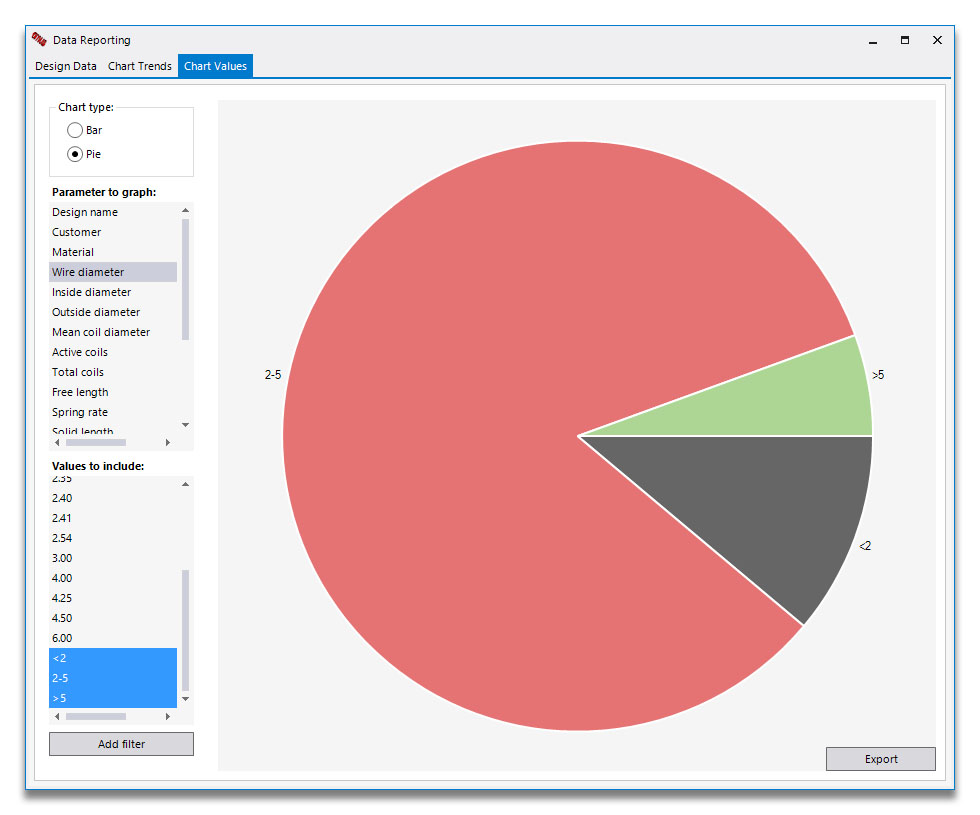

La terza scheda in questa finestra è "Valori del grafico". Anche in questo caso si applicano i filtri della scheda "Dati di progettazione" e si possono confrontare vari valori di una particolare proprietà. Ad esempio, si potrebbe scegliere di vedere quali sono i materiali più utilizzati o quali sono le dimensioni dei fili. Viene mostrato ogni singolo valore, quindi si potrebbero voler inserire degli intervalli (fare clic su "Aggiungi filtro") come descritto sopra:
