Se si aggiunge un disegno a molla al report, il pulsante Avanzate diventa disponibile e si hanno a disposizione più opzioni di personalizzazione.


Angolo di visualizzazione


Qui sono presenti tre proprietà, meglio descritte in termini di assi X/Y/Z:

  • La direzione descrive la rotazione della molla attorno all'asse Y, a seconda che la si guardi di lato o da una delle due estremità. Il valore predefinito è 90. Un valore pari a 0 mostrerà la molla vista dall'estremità "destra", mentre un valore pari a 180 la mostrerà vista dall'estremità "sinistra".
  • L'assetto descrive la rotazione attorno all'asse Z (il centro della molla). Il valore predefinito è 0. Questo può essere utile se si desidera vedere chiaramente l'estremità della molla da una posizione laterale.
  • L'inclinazione descrive la rotazione attorno all'asse X. Il valore predefinito è 0. Un valore di 90 mostrerà la molla in verticale.

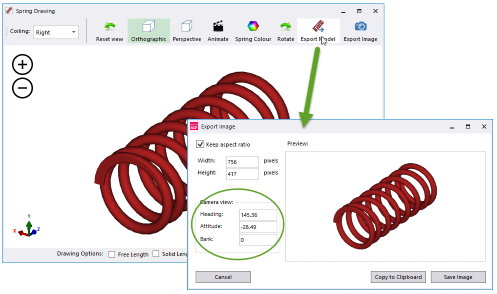

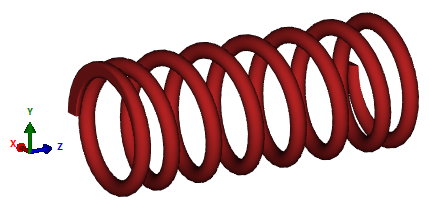

È possibile trovare questi valori per una posizione arbitraria aprendo la finestra "Esporta immagine":



Etichette dimensionali


È possibile scegliere di includere varie etichette che descrivono la geometria della molla (come lunghezza libera, lunghezza solida, ecc.).
