Dalla finestra Standard di progettazione personalizzati, fare clic sul pulsante Aggiungi avviso.


Creiamo un semplice avviso in cui il software segnala che la pallinatura non è possibile se il diametro del filo è inferiore a 1 mm.


  • Lasciare il livello su "Avviso"
  • Accanto a "Spiegazione", digitare "Troppo piccolo per la pallinatura!"
  • Accanto a "Condizione", digita "d < 1"
  • Trova Diametro del filo nell'elenco delle variabili e selezionalo

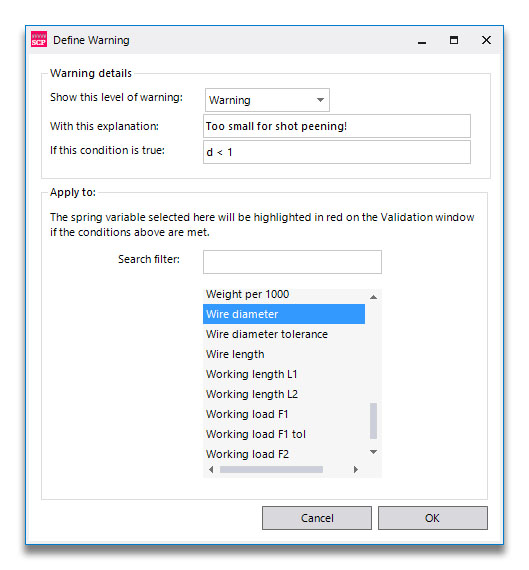

La finestra dovrebbe apparire così:

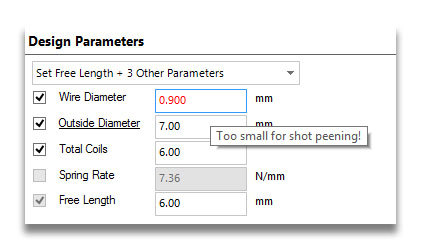

Fare clic su OK. Ora, se si progetta una molla con un diametro del filo inferiore a 1 mm, il diametro del filo verrà visualizzato in rosso. Nota: non dimenticare di selezionare lo standard appena modificato quando si torna alla finestra di convalida!



Quando scrivi i tuoi avvisi, fai riferimento allo stesso elenco di simboli utilizzato nei calcoli personalizzati.
