La fenêtre de rapport de données vous permet d'interroger vos bases de données de conceptions de ressorts à l'aide de divers paramètres. Vous pouvez exporter une liste des conceptions, tracer les tendances du nombre de conceptions répondant à certains critères au fil du temps et comparer la fréquence des différentes valeurs.


Liste et filtrage des données

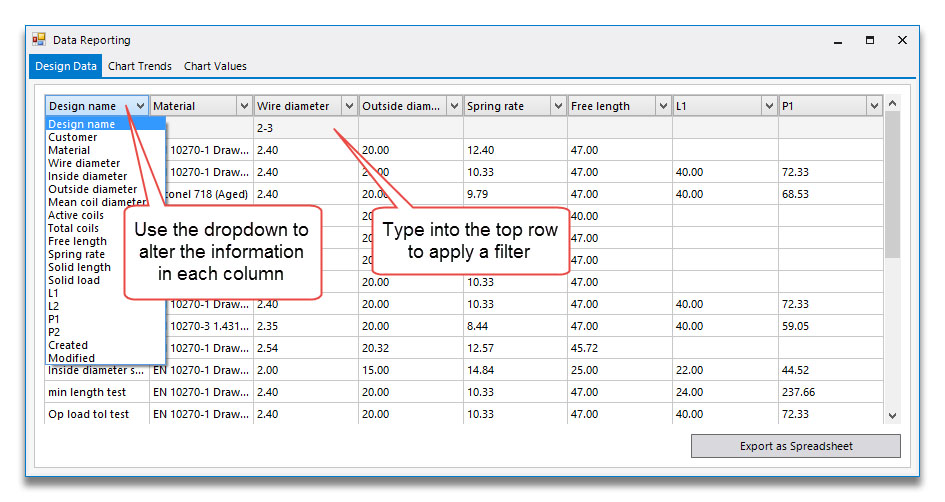

La vue initiale de la fenêtre est la suivante. Les menus déroulants de la ligne supérieure vous permettent de modifier les données affichées, ainsi que d'appliquer des filtres en saisissant des critères dans la ligne inférieure.


Les filtres peuvent être des chaînes de recherche textuelles ou numériques. Quelques exemples :


  • « inside tol » dans le champ « nom du modèle » recherchera tout modèle contenant à la fois les mots « inside » et « tol » (il n'est pas nécessaire que ce soit des mots entiers).
  • < 5 dans le champ « Diamètre du fil » répertoriera toutes les conceptions dont le diamètre du fil est inférieur à 5 mm.
  • « <= 5 » inclura également ceux dont le diamètre du fil est de 5 mm.
  • 2-3 affichera les conceptions dont le diamètre de fil est compris entre 2 et 3 mm (ces valeurs incluses)

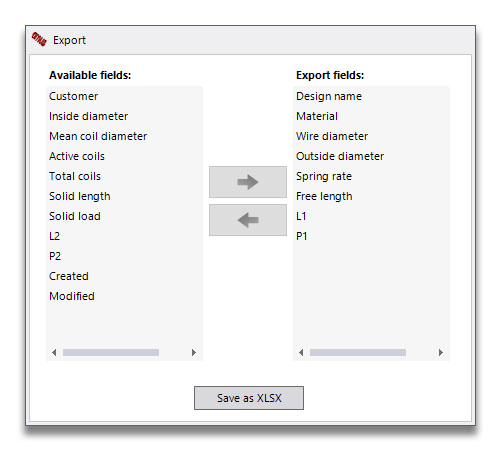

En cliquant sur « Exporter vers un tableur », vous pouvez sélectionner les colonnes qui vous intéressent (y compris celles qui ne s’affichent pas encore) et les enregistrer dans un fichier Excel.


Tendances graphiques


L'onglet « Graphiques des tendances » en haut de la fenêtre vous montre comment le nombre de modèles (correspondant aux critères de filtrage du premier onglet) varie au fil du temps. Par défaut, tous les modèles sont affichés, mais vous pouvez également ajouter des séries de graphiques avec des filtres supplémentaires. Par exemple, le filtre global de l'onglet « Données de conception » peut limiter les données d'entrée à une année particulière, et vous pouvez choisir d'ajouter des séries de colonnes pour tous les modèles, ainsi que pour ceux de plusieurs autres matériaux.

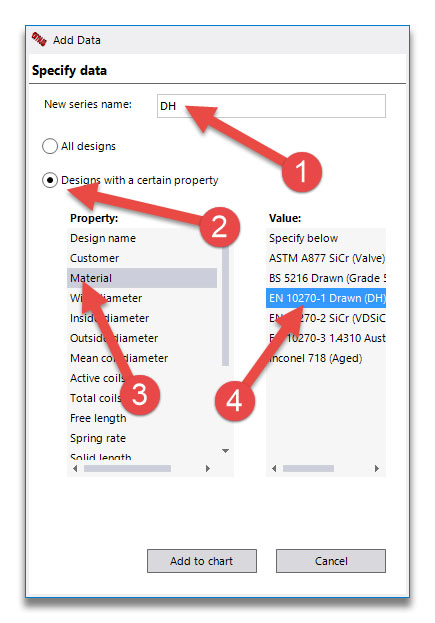

Dans l'exemple ci-dessous, nous avons donné à la série le nom DH (1), choisi de filtrer les données (2), sélectionné le filtrage par matériau (3) et choisi une valeur particulière (4) :

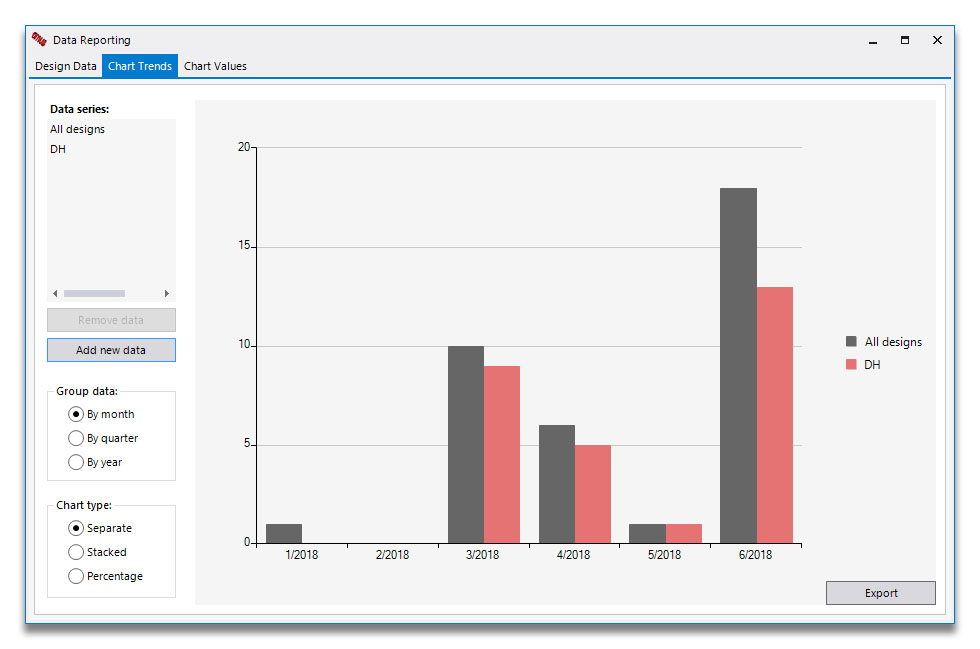

Voici le graphique obtenu :


En ajoutant des plages personnalisées, vous pouvez créer des graphiques plus complexes. Par exemple, vous pourriez spécifier trois séries de diamètres de fil, <2, 2-5 et >5, et les représenter sous forme de graphique empilé illustrant les tendances trimestrielles.

Représentation graphique des fréquences

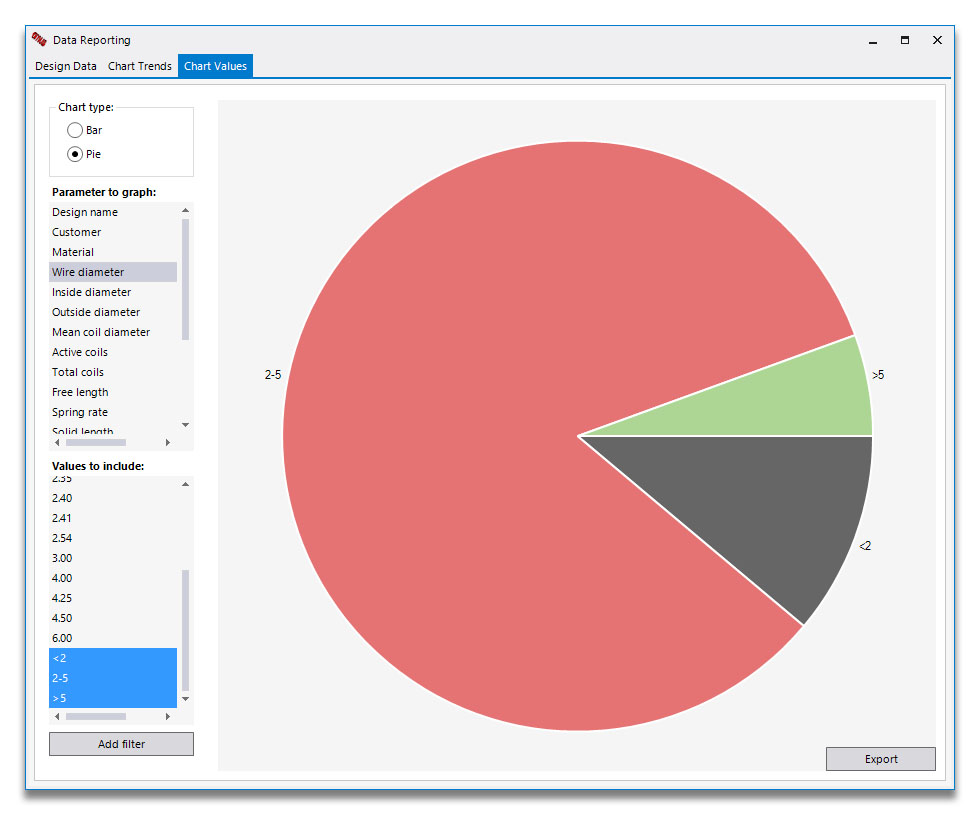

Le troisième onglet de cette fenêtre est « Chart Values » (Valeurs du graphique). Là encore, cela applique tous les filtres de l'onglet « Design Data » (Données de conception) et vous permet de comparer différentes valeurs d'une propriété particulière. Ainsi, par exemple, vous pourriez choisir de voir quels sont les matériaux les plus utilisés, ou quelles sont les tailles de fil les plus courantes. Chaque valeur distincte est affichée, vous pouvez donc saisir des plages (cliquez sur « Add Filter » (Ajouter un filtre)) comme décrit ci-dessus :
