Si vous ajoutez un dessin de ressort à votre rapport, le bouton Avancé devient disponible et vous disposez de plus d'options à personnaliser.


Angle de vue

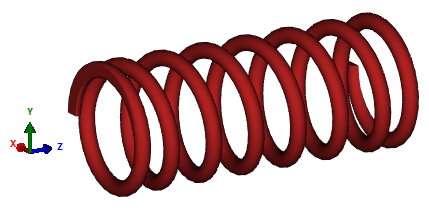

Il y a ici trois propriétés, que l'on peut décrire au mieux en termes d'axes X/Y/Z :

  • L'orientation décrit la rotation du ressort autour de l'axe Y, que vous le regardiez de côté ou depuis l'une de ses extrémités. La valeur par défaut est 90. Une valeur de 0 affichera le ressort vu depuis l'extrémité « droite », et une valeur de 180 depuis l'extrémité « gauche ».
  • L'attitude décrit la rotation autour de l'axe Z (le centre du ressort). La valeur par défaut est 0. Cela peut être utile si vous souhaitez voir clairement la spire d'extrémité depuis une position de profil.
  • L'inclinaison décrit la rotation autour de l'axe X. La valeur par défaut est 0. Une valeur de 90 affichera le ressort à la verticale.

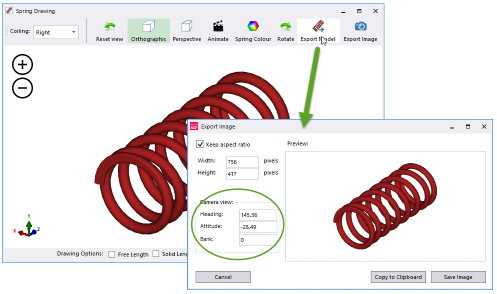

Vous pouvez trouver ces valeurs pour une position arbitraire en ouvrant la fenêtre « Exporter l'image » :



Étiquettes de dimensions


Vous pouvez choisir d'inclure diverses étiquettes décrivant la géométrie du ressort (telles que la longueur libre, la longueur solide, etc.).
