Dans la fenêtre « Norme de conception personnalisée », cliquez sur le bouton « Ajouter un avertissement ».


Créons un avertissement simple, dans lequel le logiciel vous signale que le grenaillage n'est pas possible si le diamètre du fil est inférieur à 1 mm.


  • Laissez le niveau sur « Avertissement ».
  • À côté de « Explication », saisissez « Trop petit pour le grenaillage ! ».
  • À côté de « Condition », saisissez « d < 1 ».
  • Recherchez « Diamètre du fil » dans la liste des variables et sélectionnez-le

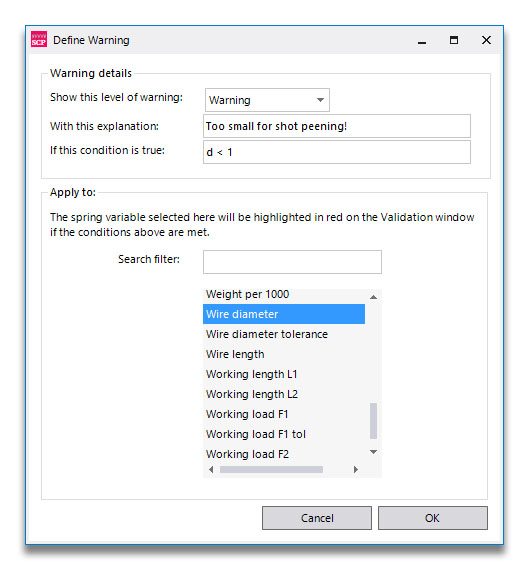

La fenêtre devrait ressembler à ceci :

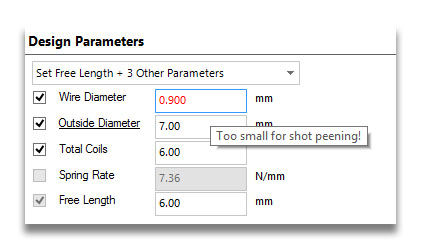

Cliquez sur OK. Désormais, si vous concevez un ressort dont le diamètre du fil est inférieur à 1 mm, celui-ci s'affichera en rouge. Remarque : n'oubliez pas de sélectionner la norme que vous venez de modifier lorsque vous revenez à la fenêtre de validation !



Lorsque vous rédigez vos propres avertissements, référez-vous à la même liste de symboles que celle utilisée dans les calculs personnalisés.
