El Editor visual está diseñado para ayudarte a modificar tu diseño de muelle existente y conseguir los resultados que necesitas. Vamos a empezar con el sencillo muelle de doble tasa de la sección anterior:



Supongamos que tenemos los diámetros correctos del alambre y del diámetro exterior, además de la división adecuada de las espiras para obtener las rigideces antes y después de la transición, pero no estamos alcanzando las cargas adecuadas en las longitudes. Haz clic en el botón del Editor visual de la barra de herramientas y pasaremos a la vista interactiva.

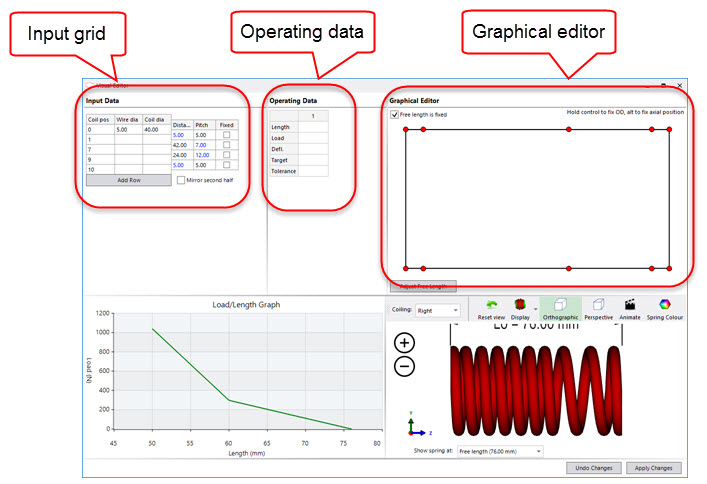

El Editor visual se divide en tres entradas y dos salidas visuales. Las entradas son la cuadrícula de entrada, los datos de funcionamiento y el editor gráfico.

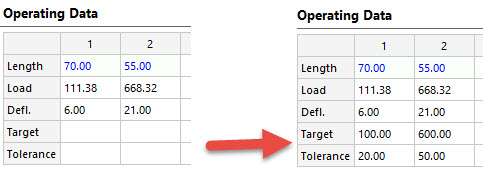

Por ahora podemos ignorar la cuadrícula de entrada, ya que es casi igual a la que ya hemos visto en la ventana de validación. La cuadrícula de datos de funcionamiento también es similar a las que hemos utilizado antes, pero con una adición: además de los valores calculados para el diseño actual, podemos introducir valores objetivo y tolerancias. Introduzcamos algunos valores aquí y especifiquemos longitudes de trabajo de 70 y 55 mm. Esto da los valores que se muestran a la izquierda, abajo. Si intentamos alcanzar cargas de 100 ± 20 N y 600 ± 50 N, podemos introducirlas como nuestros valores de objetivo y tolerancia:

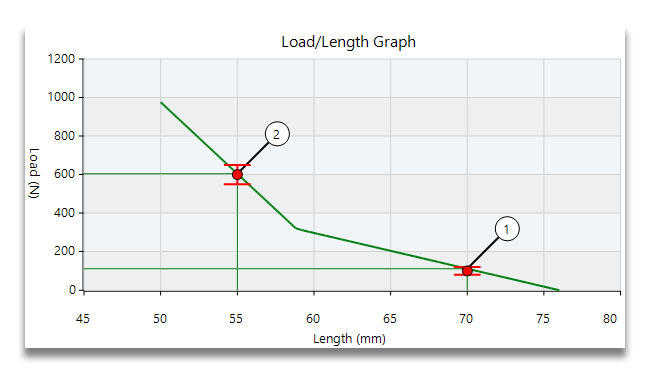

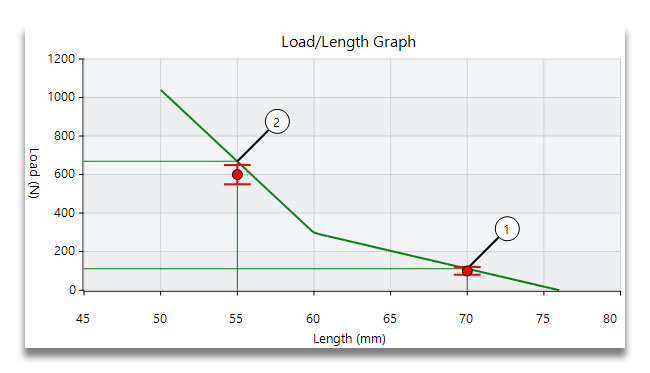

Estos se muestran en el gráfico de carga/longitud. Se puede ver que el primero no está mal, pero la segunda posición está claramente fuera de tolerancia:

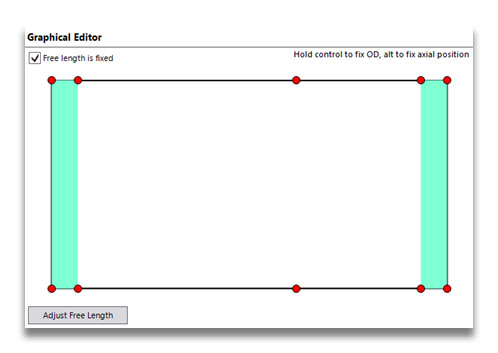

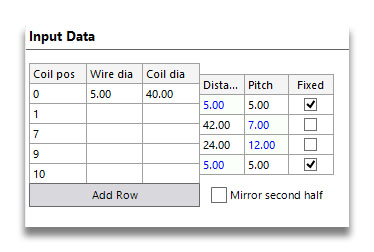

Ahora vamos a utilizar el editor gráfico para modificar el muelle e intentar acercarnos lo más posible a esos valores. Sin embargo, antes de realizar ningún cambio, debemos volver a la cuadrícula de entrada. Vamos a marcar las casillas de verificación superior e inferior de la columna «Fixed». Lo que esto hace es indicar al ordenador que el paso en estas dos secciones no se modificará mientras ajustamos el resto del muelle. Necesitamos esto para mantener nuestros extremos cerrados. Esto se muestra en el editor gráfico como un sombreado en esas secciones en ambos extremos.

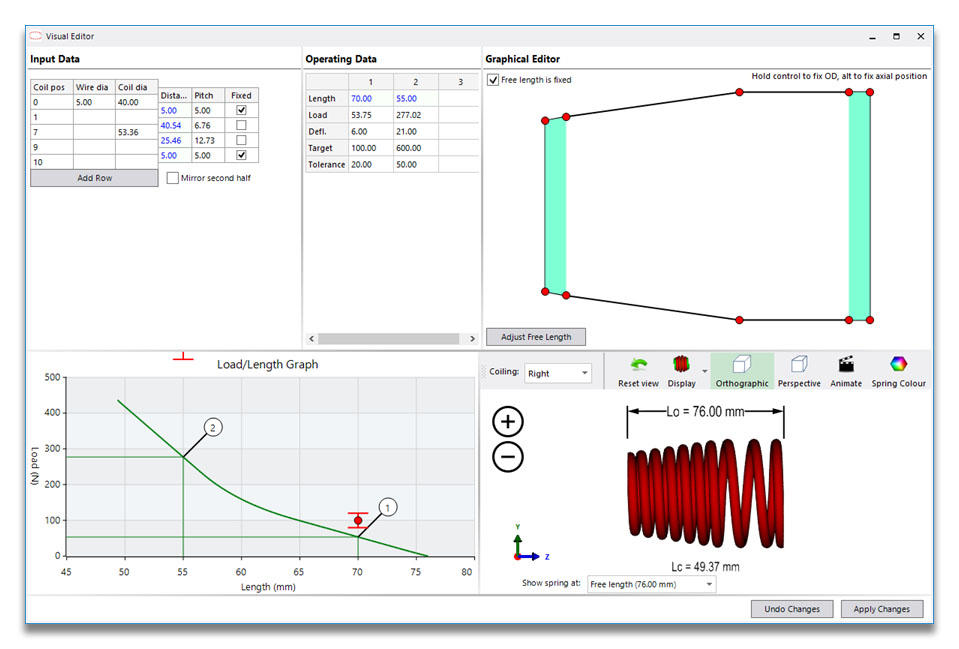

Ahora estamos listos para rediseñar nuestro muelle. Arrastra el controlador rojo de la parte superior del muelle un poco hacia la derecha. Al hacerlo, verás cómo cambia el gráfico de carga/longitud. Debería ser bastante fácil hacer que se ajuste con bastante precisión al valor objetivo.


Quizá hayas notado que solo podías arrastrar el controlador en dirección axial. Esto se debe a que no se había introducido ningún diámetro de espira en la posición de espira 7. Si introduces aquí un valor de 40, podrás arrastrar para cambiar el diámetro exterior en el centro del muelle, además de modificar el paso. Ten en cuenta que, a menos que también introduzcas un 40 en la posición de espira 9, el diámetro exterior se expandirá en todas las posiciones posteriores a la que arrastres:


Interferencia

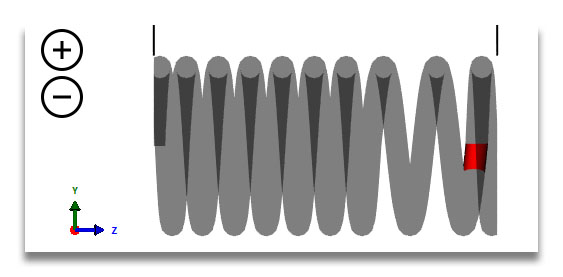

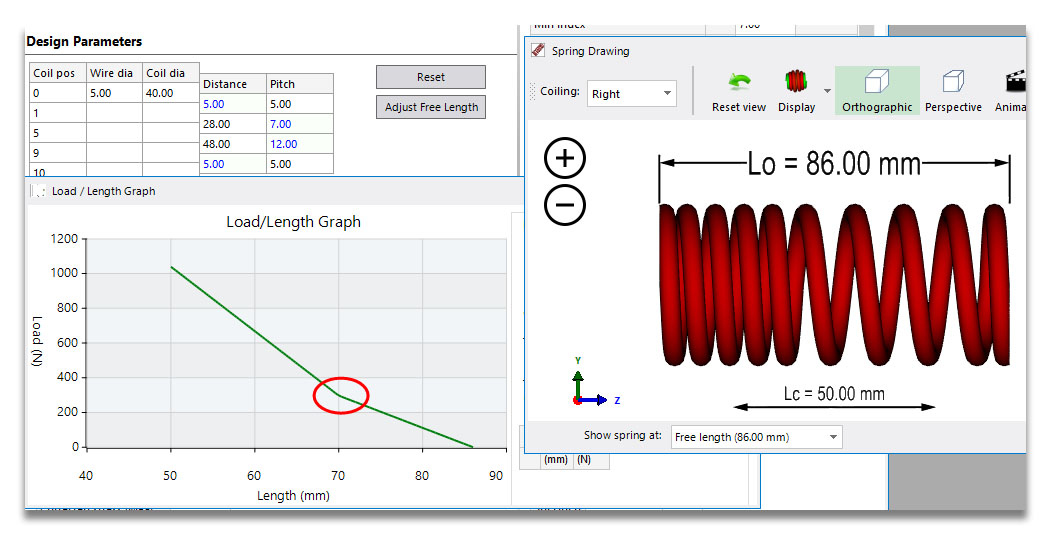

Si intenta arrastrar el muelle sin fijar los extremos, aumentará el paso de las espiras en un extremo y lo reducirá en el otro. Dado que ambos eran exactamente de un diámetro de alambre, esto dará lugar inmediatamente a un muelle que no puede existir físicamente. La interferencia (superposición de dos espiras consecutivas) se resalta en rojo como en el dibujo siguiente:
