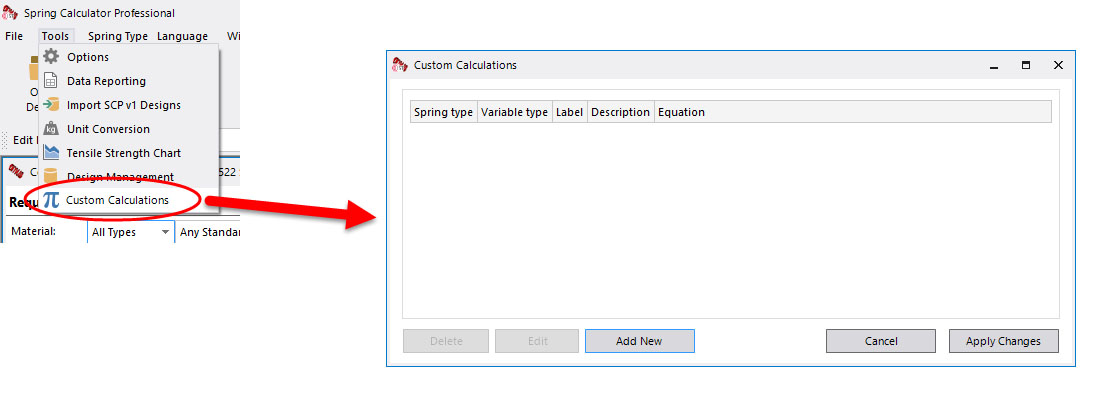

Spring Calculator Professional incluye todos los cálculos de diseño habituales, pero es posible que necesites otros, especialmente si tienes un conjunto de reglas de diseño exigidas internamente. Puedes configurar fácilmente tus propios cálculos y mostrarlos en pantalla o en impresiones. Para empezar, ve a Herramientas > Cálculos personalizados:




En este ejemplo, vamos a configurar tres cálculos para mostrar los diferentes factores de corrección de tensiones. Haz clic en Añadir nuevo. Introduce los siguientes valores:


  • Tipo de muelle: Compresión
  • Tipo de variable: Número (puede ser longitud, tensión, etc. Se utiliza para definir las unidades con el fin de poder mostrarlas en cualquier conjunto de unidades que desee).
  • Etiqueta: k_wahl (se utiliza para referirse a la variable calculada en las impresiones u otras variables).
  • Descripción: Factor de tensión (Wahl) (el nombre que se muestra en la cuadrícula de datos calculados).
  • Ecuación: (4 * w - 1) / (4 * w - 4) + 0,615 / w (en esta ecuación, w es el índice del muelle). Tenga en cuenta que no debe poner un signo igual («=») al principio.

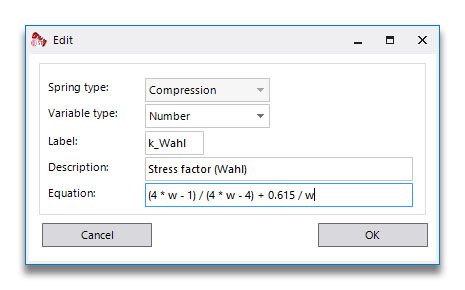

La pantalla debería tener este aspecto:

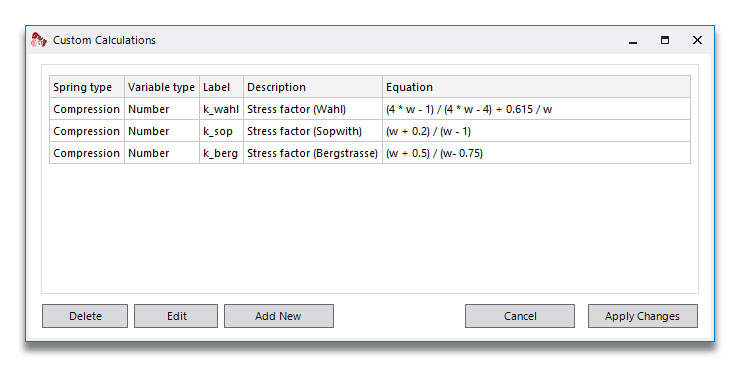

Al hacer clic en Aceptar, la nueva variable personalizada se añade a la lista. Aquí hemos añadido dos variables similares más para representar los tres factores de tensión diferentes:

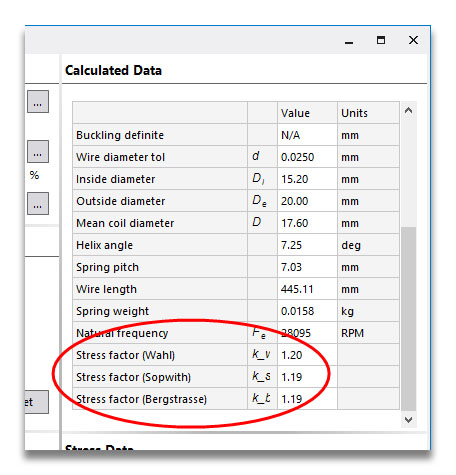

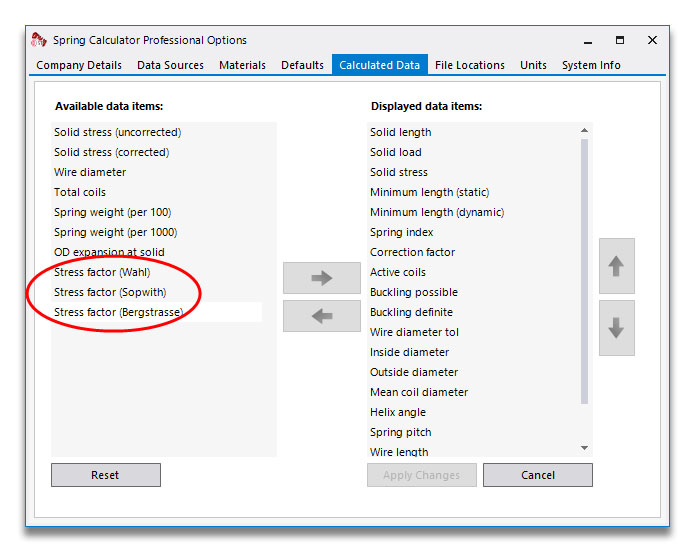

Haga clic en Aplicar cambios. Ahora puede ir a Herramientas > Opciones > Datos calculados, y estas nuevas variables estarán listas para añadir a la tabla:



Estos números no son muy emocionantes, ya que son muy similares, así que veamos cuál es el efecto sobre la tensión. Esta es la ecuación general de tensión para la tensión sin corregir y la corregida:

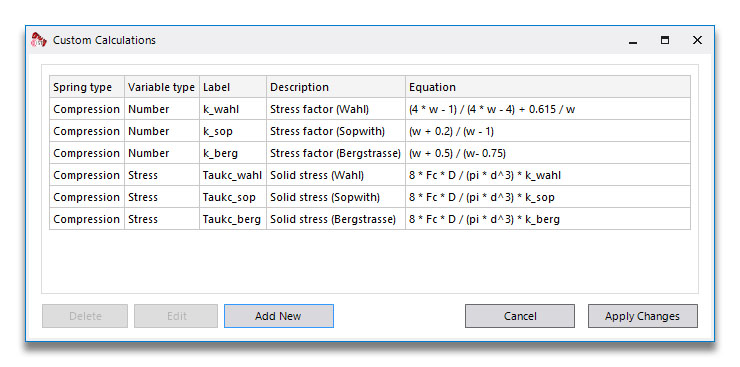

Podríamos elaborar una ecuación simple que multiplicara la tensión del sólido sin corregir (cuya etiqueta es Tauc) por cada uno de nuestros factores de corrección, pero vamos a resolver las ecuaciones completas. Tenga en cuenta que, al calcular el muelle, las ecuaciones se resuelven en el orden mostrado, por lo que si desea utilizar un factor para calcular otro, este debe aparecer más arriba en la lista.

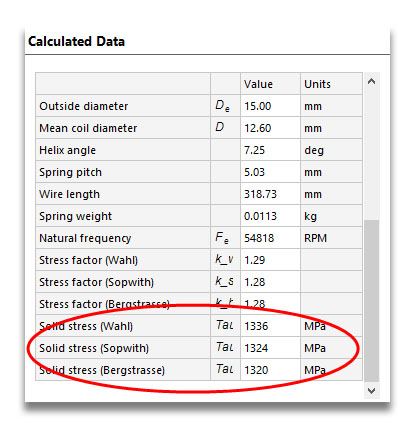

El resultado de estos cálculos se muestra aquí, y se pueden observar las tensiones corregidas, que presentan ligeras diferencias:



Compartir cálculos personalizados con otros usuarios de SCP

Los cálculos personalizados se almacenan en un archivo de texto.

El archivo se encuentra en Documentos\IST\Spring Calculator Professional\Custom



CustomCalculations.dat almacena la información sobre los cálculos personalizados

Customfields.dat almacena la información de los campos personalizados


Tenga en cuenta que, si copia estos archivos a una nueva instalación de SCP, los archivos sobrescribirán cualquier archivo de datos personalizados existente.
