El diagrama de Goodman de Spring Calculator Professional le permite estimar la vida útil de su muelle hasta que se produzca una falla.


Interpretación del gráfico

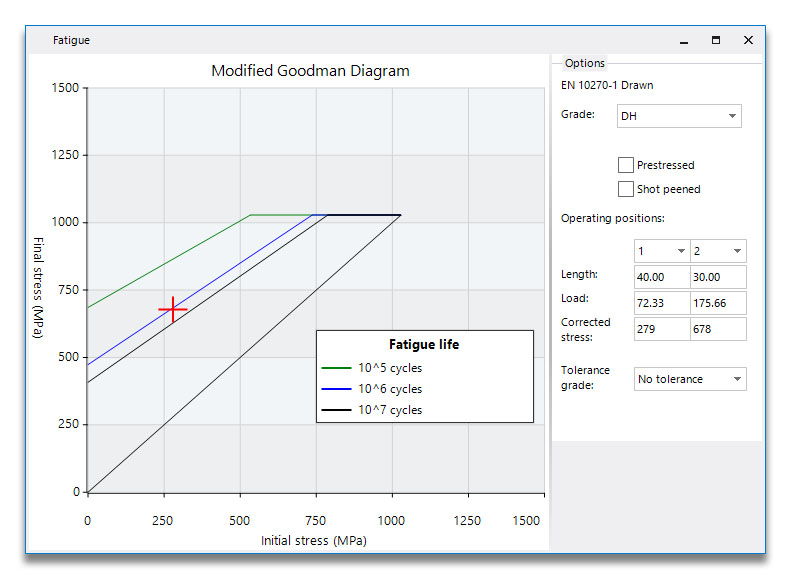

La cruz roja en el gráfico representa las dos posiciones de funcionamiento entre las que se alterna el muelle; si tiene más de dos posiciones de trabajo, puede seleccionar en el lado derecho entre cuáles se alterna el muelle. Para alcanzar una vida útil determinada, la cruz debe situarse por debajo de la línea que representa dicha vida útil. Así, en el diagrama anterior, se prevé que el muelle alcance justo 10^6 (1 000 000) ciclos.


Opciones del gráfico


El rendimiento dependerá del tipo de alambre (tanto por su resistencia a la tracción como por la calidad de su superficie), por lo que cambiar este menú desplegable modificará la predicción.


Marcar la casilla «pretensado» o «granallado» mejorará la predicción de la vida útil. El granallado suele tener un efecto muy beneficioso sobre la vida a fatiga. El pretensado proporciona una tensión de compresión residual que también beneficia a la vida a fatiga, aunque no suele ser tan notable.


Nota: la opción «pretensado» no estará disponible si la tensión del sólido no es lo suficientemente alta como para permitir físicamente el pretensado.

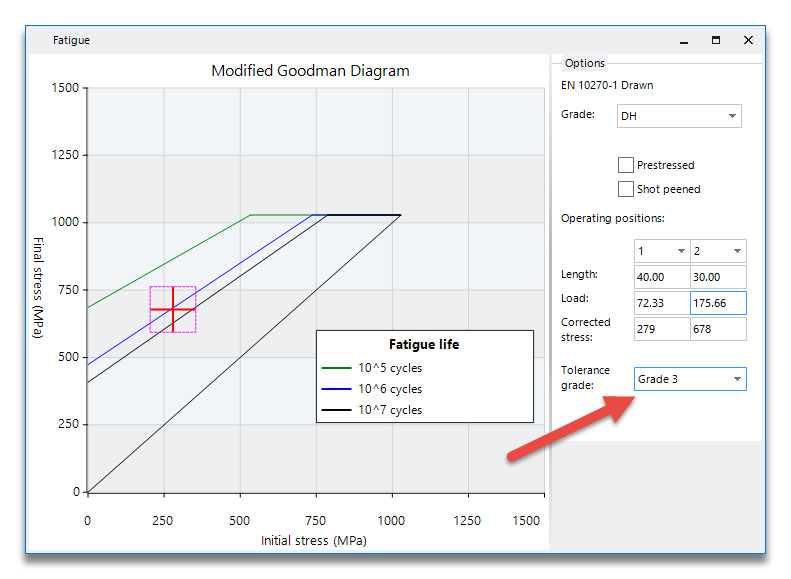

Es importante tener en cuenta la tolerancia. Si hay una tolerancia en las cargas, esto también afectará a la tensión admisible, y esto se representa mediante un recuadro en el gráfico: cualquier punto dentro del recuadro cumpliría la tolerancia de carga. A continuación puede ver el efecto de seleccionar una tolerancia de grado 3. En este ejemplo, se podrían alcanzar algo más de 100 000 ciclos o bien más de 10 millones, y seguir estando dentro de la tolerancia; se trata de un ejemplo algo extremo, ya que es un grado de tolerancia muy generoso, pero el principio es aplicable.
