La ventana de informes de datos le permite consultar sus bases de datos de diseños de resortes según diversos parámetros. Puede exportar una lista de los diseños, trazar tendencias del número de diseños que cumplen determinados criterios a lo largo del tiempo y comparar la frecuencia de diferentes valores.


Listado y filtrado de datos

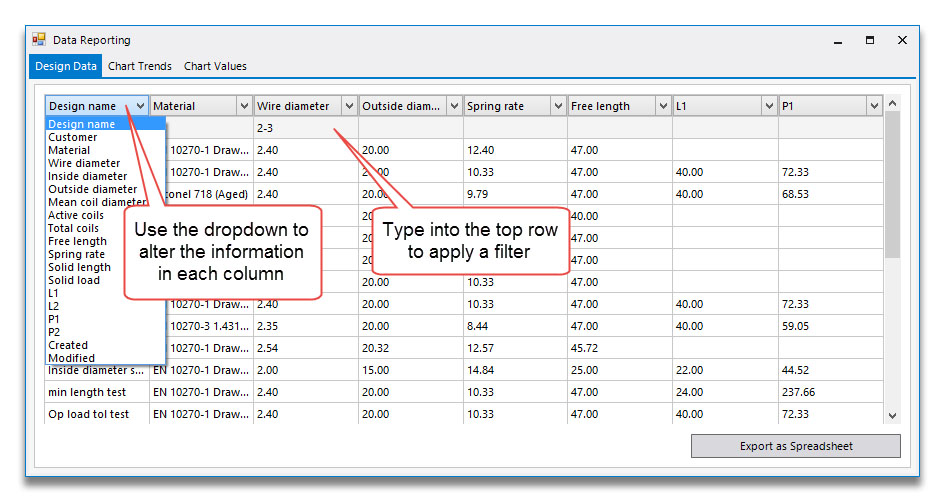

La vista inicial de la ventana es la que se muestra a continuación. Los menús desplegables de la fila superior le permiten cambiar los datos que se muestran, así como filtrarlos escribiendo en la fila inferior.


Los filtros pueden ser cadenas de búsqueda de texto o numéricos. Algunos ejemplos:


  • «inside tol» en el campo de nombre del diseño buscará cualquier diseño que contenga las palabras «inside» y «tol» (no es necesario que coincidan las palabras completas).
  • < 5 en el campo de diámetro del cable mostrará todos los diseños con un tamaño de cable inferior a 5 mm.
  • <= 5 incluirá también aquellos con un tamaño de cable de 5 mm.
  • 2-3 mostrará los diseños con un tamaño de cable entre 2 y 3 mm (incluidos esos valores)

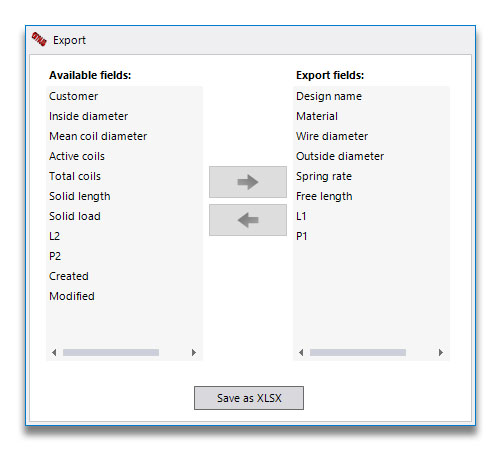

Al hacer clic en «Exportar como hoja de cálculo», podrá seleccionar las columnas que le interesen (incluidas aquellas que aún no se muestran) y guardarlas en un archivo de Excel.


Tendencias en gráficos


La pestaña «Tendencias gráficas», situada en la parte superior de la ventana, muestra cómo varía a lo largo del tiempo el número de diseños (que cumplen los criterios de filtrado de la primera pestaña). La configuración predeterminada es «Todos los diseños», pero también puede añadir series de gráficos con filtros adicionales. Por ejemplo, el filtro general de la pestaña «Datos de diseño» podría limitar los datos de entrada a un año concreto, y usted podría optar por añadir series de columnas para todos los diseños y para los de otros materiales.

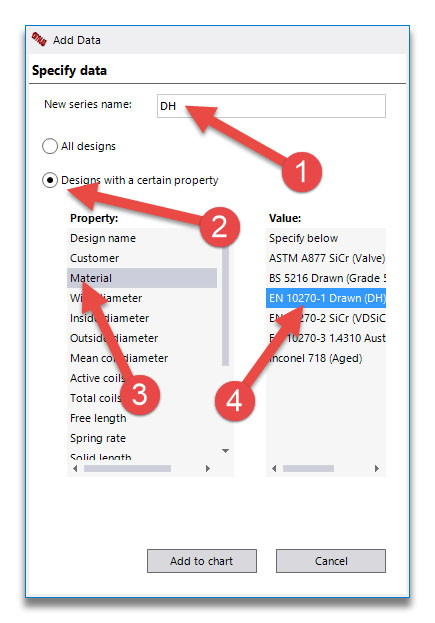

En el ejemplo siguiente, hemos asignado a la serie el nombre DH (1), hemos elegido filtrar los datos (2), hemos seleccionado filtrar por material (3) y hemos elegido un valor concreto (4):

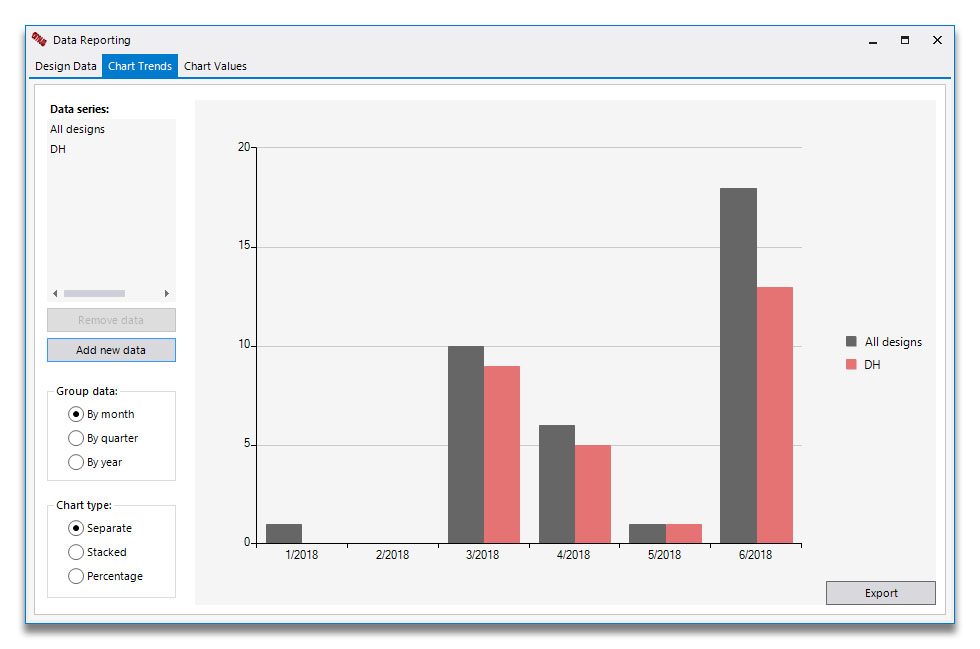

Este es el gráfico resultante:


Al añadir rangos personalizados, puede crear gráficos más complejos; por ejemplo, podría especificar tres series de diámetros de cable, de <2, 2-5 y >5, y representarlas en un gráfico apilado que muestre las tendencias trimestrales.

Frecuencias de los gráficos

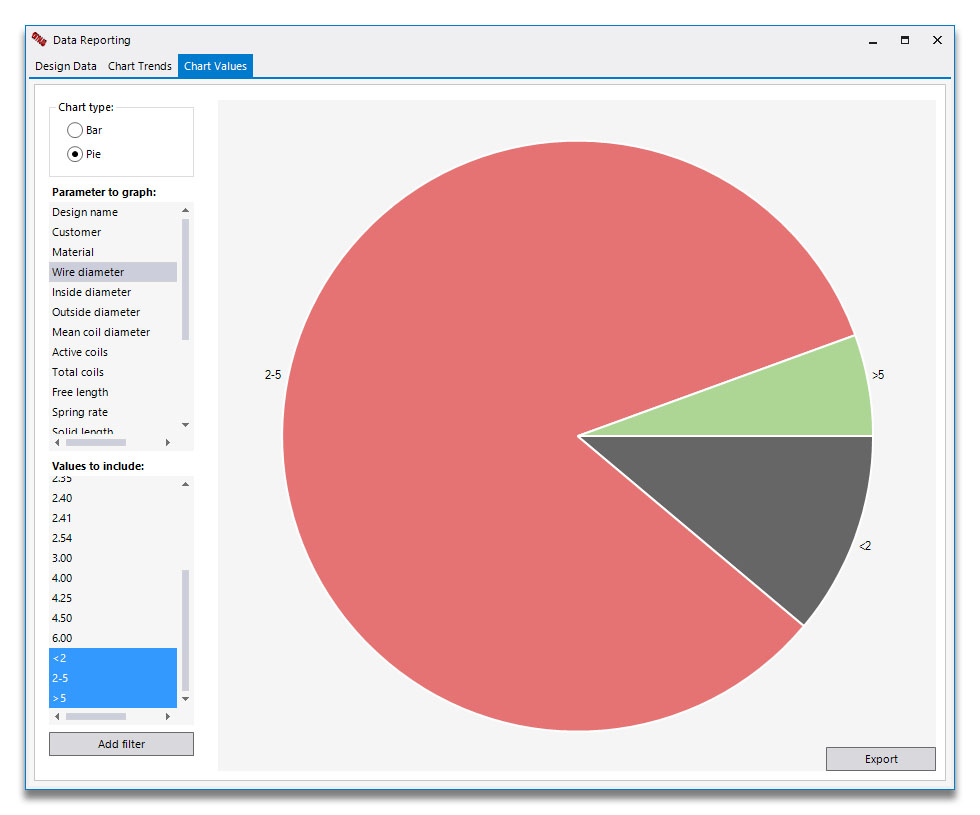

La tercera pestaña de esta ventana es «Valores del gráfico». De nuevo, esta aplica cualquier filtro de la pestaña «Datos de diseño» y le permite comparar varios valores de una propiedad concreta. Así, por ejemplo, podría elegir ver cuáles son los materiales más populares que utiliza, o ver qué tamaños de alambre. Se muestra cada valor discreto, por lo que quizá desee introducir rangos (haga clic en «Añadir filtro») tal y como se ha descrito anteriormente:
