Si añades un dibujo de resorte a tu informe, el botón Avanzado se activa y dispones de más opciones que puedes personalizar.


Ángulo de visión

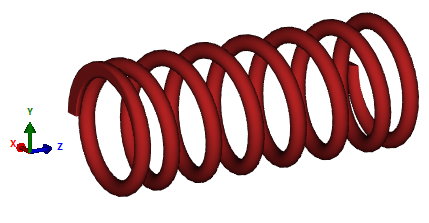

Aquí hay tres propiedades, que se describen mejor en términos de los ejes X/Y/Z:

  • La orientación describe la rotación del muelle alrededor del eje Y, independientemente de si lo miras desde un lado o desde cualquiera de los extremos. El valor predeterminado es 90. Un valor de 0 mostrará el muelle visto desde el extremo «derecho», y un valor de 180 desde el extremo «izquierdo».
  • La actitud describe la rotación alrededor del eje Z (el centro del muelle). El valor predeterminado es 0. Esto puede ser útil si quieres ver claramente la espira final desde una posición lateral.
  • Inclinación describe la rotación alrededor del eje X. El valor predeterminado es 0. Un valor de 90 mostrará el muelle en posición vertical.

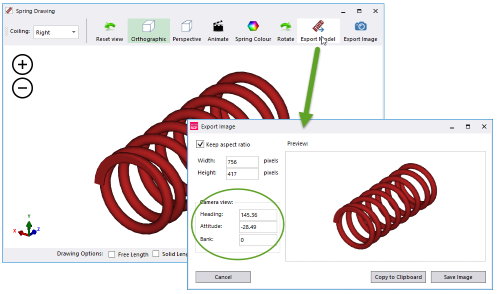

Puedes encontrar estos valores para una posición arbitraria abriendo la ventana «Exportar imagen»:



Etiquetas de dimensiones


Puede optar por incluir varias etiquetas que describan la geometría del muelle (como la longitud libre, la longitud sólida, etc.).
