Wenn Sie eine Federzeichnung in Ihren Bericht einfügen, wird die Schaltfläche „Erweitert“ verfügbar und Sie haben weitere Anpassungsmöglichkeiten.


Betrachtungswinkel

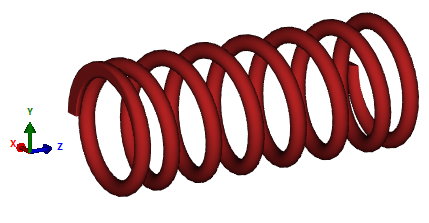

Hier gibt es drei Eigenschaften, die am besten anhand der X/Y/Z-Achsen beschrieben werden können:

  • „Heading“ beschreibt die Drehung der Feder um die Y-Achse – je nachdem, ob Sie sie von der Seite oder von einem der Enden aus betrachten. Der Standardwert ist 90. Bei einem Wert von 0 wird die Feder vom „rechten“ Ende aus betrachtet, bei einem Wert von 180 vom „linken“ Ende.
  • „Attitude“ beschreibt die Drehung um die Z-Achse (die Mitte der Feder). Der Standardwert ist 0. Dies kann nützlich sein, wenn Sie die Endwindung aus der Seitenansicht deutlich sehen möchten.
  • „Bank“ beschreibt die Drehung um die X-Achse. Der Standardwert ist 0. Bei einem Wert von 90 wird die Feder vertikal dargestellt.

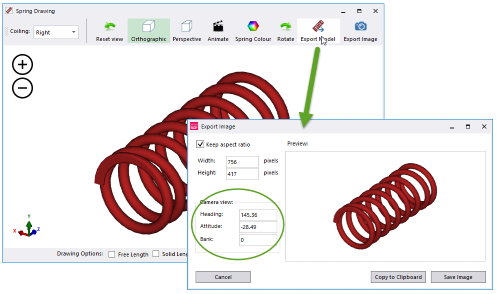

Sie können diese Werte für eine beliebige Position ermitteln, indem Sie das Fenster „Bild exportieren“ öffnen:



Bemaßungsbeschriftungen


Sie können verschiedene Beschriftungen einfügen, die die Geometrie der Feder beschreiben (z. B. freie Länge, feste Länge usw.).
